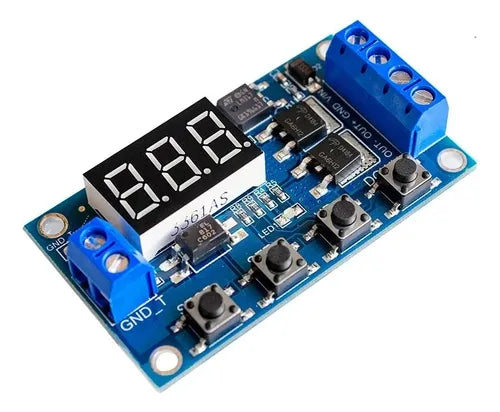

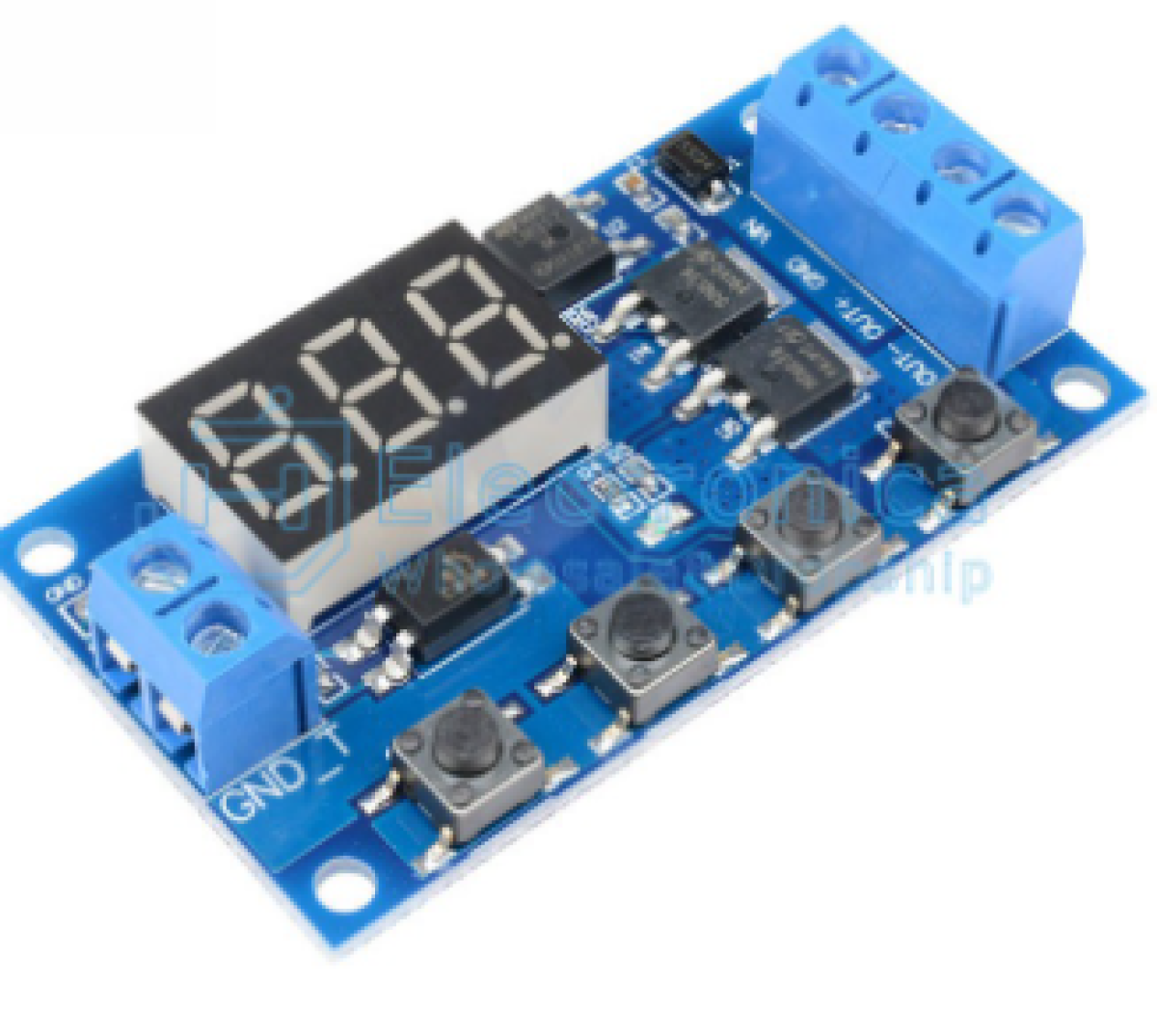

XY-J04 Temporizador Digital MOS Programable 5-36V

El XY-J04 es un temporizador digital programable es un dispositivo electrónico que permite automatizar el encendido y apagado de equipos eléctrico / electrónicos mediante la configuración de 4 modos de operación distintos.
Ofrece aislamiento de señal gracias a su optoacoplamiento, lo que garantiza una activación segura. Además, al ser una salida activa, mantiene el mismo voltaje de salida que el de entrada. Es importante destacar que conserva su configuración incluso cuando se desenergiza, lo que asegura un funcionamiento estable y confiable en todo momento.
Este módulo ofrece una mejor alternativa a los relés, el proceso de conducción y corte no produce ruido, ni chispa, ni interferencias electromagnéticas y es ideal para para controlar motores de DC, luces LED, micro bombas, válvulas de solenoide, etc.

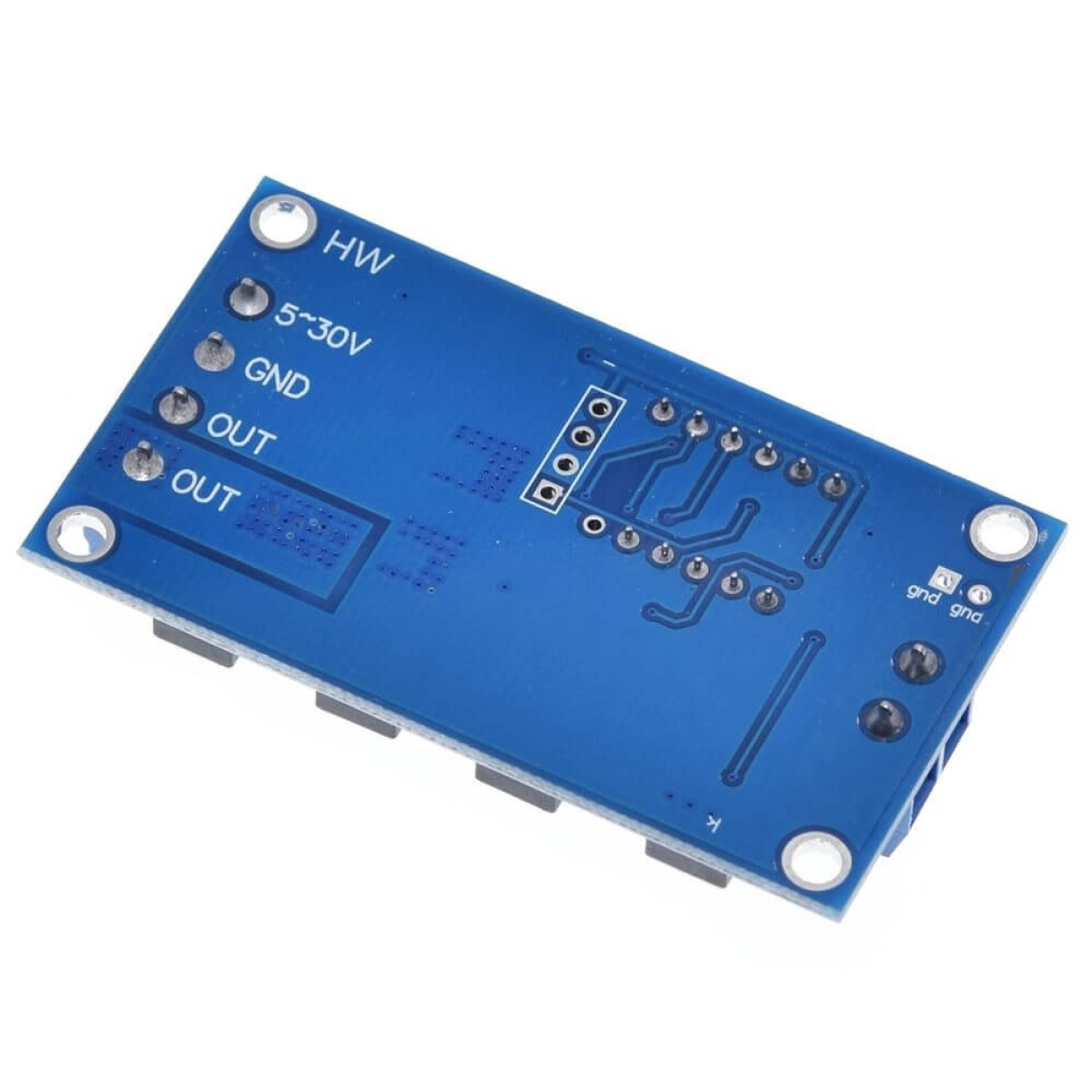

ESPECIFICACIÓNES:
\- Modelo: XY-J04
\- Voltaje:
\- Funcionamiento: 5 a 36Vdc
\- Disparo / Trigger (activo-alto): 3 a 24Vdc
\- Corriente:
\- Máxima de conducción: 15A
\- Consumo: 50mA
\- Reposo: 20 mA
\- Rango de ajuste de tiempo: 0.1 segundos (min) a 999 minutos (máx.).
\- Temperatura de trabajo: -40C a 85C
\- Dimensiones:
\- Placa: 60 x 34 x 14 mm
\- Diámetro de hoyos de fijación: 3mm, M3
\- Peso: 16 g

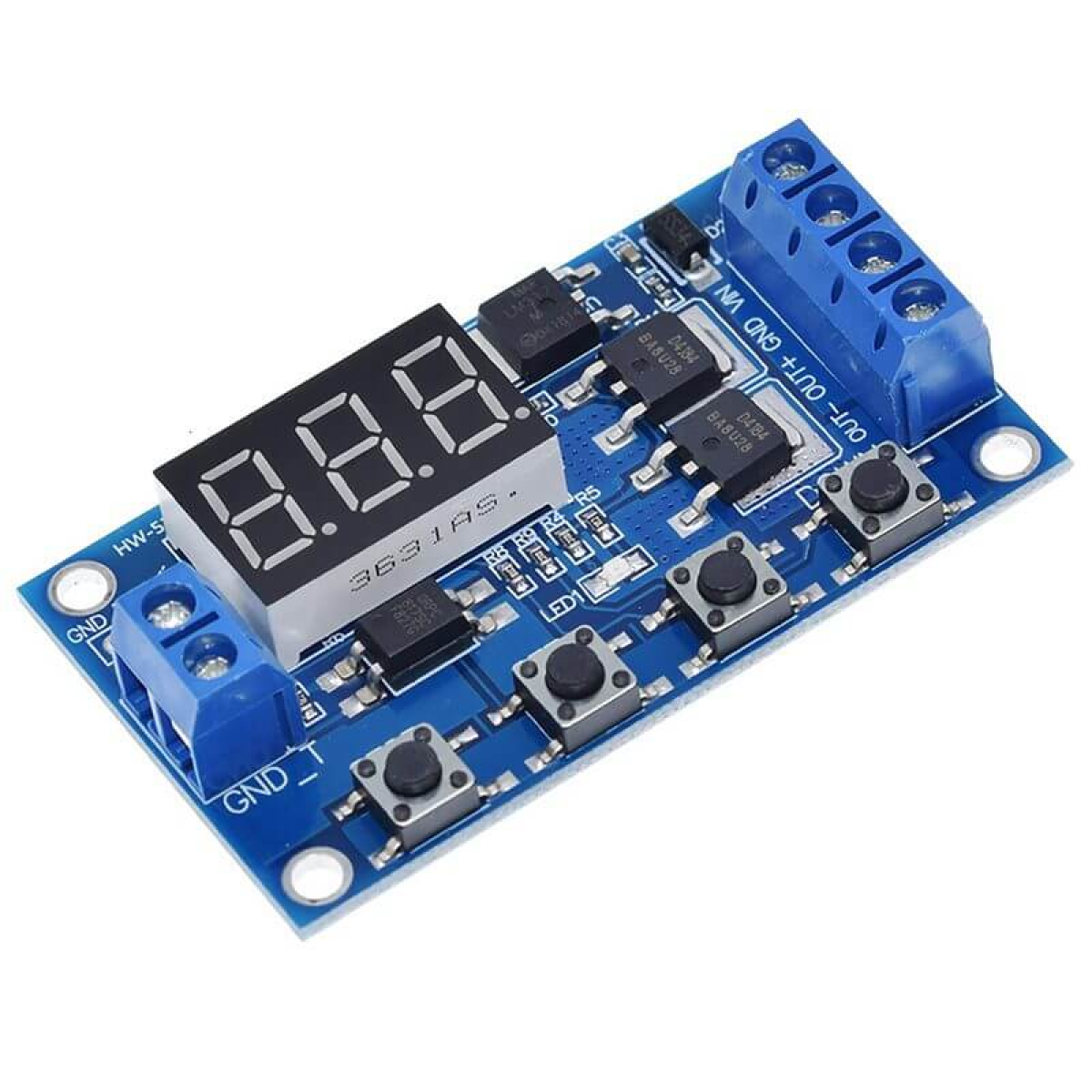

CÓMO FUNCIONA EL TEMPORIZADOR XY-J04? Ver Foto4:
-Parámetros del XY-J04 Temporizador Digital MOS Programable
\- OP: Tiempo de conducción o encendido
\- CL: Tiempo de apagado
\- LOP: Número de ciclos (1-999 veces, (—) representa Bucle infinito y se encuentra presionando DOWN antes de 0)
Estos parámetros son independientes entre sí, pero son comunes a los modos de funcionamiento.
Botones
\- UP / DOWN: Teclas para ajustar el valor del parámetro, admite pulsación larga (aumento o disminución rápidos) y pulsación corta (aumentar o disminuir una unidad)
\- Para configurar el modo mantén pulsada la tecla (SET) para entrar, después de completar la configuración, mantén pulsada la tecla (SET) para salir a la pantalla principal.
\- Presiona (STOP) brevemente en la interfaz principal te permite poner el dispositivo en modo (ON) o en modo (OFF), el modo OFF no permite la conducción en la carga aunque el dispositivo esté energizado tal como un paro de emergencia.
Modos de funcionamiento
\- (P1.X) Simple Activación por Señal de disparo:
El módulo está activo el tiempo (OP) cada que recibe una señal de disparo.
\- P1.1: Si la señal se activa durante el ciclo activo, el reloj la ignora.
\- P1.2: Si la señal se activa durante el ciclo activo, el reloj se reinicia.
\- P1.3: Retención de señal, Si la señal de activación debe estar presente todo el ciclo activo y se mantendrá activo solo el tiempo (OP).
\- P-2: Activación de tiempo Alto y tiempo Bajo por Señal de disparo:
El relé apagado el tiempo seleccionado en (CL) y el relé encendido (OP) tiempo, posteriormente espera al siguiente disparo.
\- P3.1: Temporizador en Bucle con señal de disparo:
Encendido el tiempo (OP), Apagado el tiempo (CL) , y lo hace los ciclos (LOP) y posteriormente espera el siguiente disparo.
\- P3.2: Temporizador en Bucle sin señal de disparo: Encendido el tiempo (OP), Apagado el tiempo (CL) y lo hace los ciclos (LOP) configurados.
\- P-4: Simple Activación por Señal de disparo:
Si la señal se activa durante el ciclo activo, el reloj se reinicia.
¿Cómo elegir el rango de tiempo?
Después de configurar el valor del parámetro de la pantalla de selección de modo pulsando brevemente el botón (STOP) para seleccionar el rango de tiempo.
\- 0 0 0. Punto decimal en el lugar de la unidad, rango de tiempo: de 1 segundo a 999 segundos.
\- 0 0.0 punto decimal en la década, rango de tiempo: 0,1 segundos a 99,9 segundos
\- 0.0.0. Brillo total decimal, rango de tiempo: 1 minuto a 999 minutos
CÓMO CONFIGURAR LOS PARAMETROS?
Configurando el dispositivo por primera vez / Ejemplo de configuración
Una vez el módulo está energizado parpadea con el modo predeterminado y posteriormente la pantalla muestra la interfaz principal (000)
1 .Ingresa a la interfaz de selección de modo pulsando durante 2 segundos la tecla (SET) te mostrará el modo actual. (modo predeterminado P1.1).
2 .Las teclas (UP) y (DOWN) te permitirán elegir un modo (P1.1 P-4).
3 .Selecciona el modo presionando el botón (SET) (Por ejemplo: (3.2).
4 .Posteriormente el parámetro a configurar parpadea un momento ((OP), (CL) y (LOP)) y por default el tiempo de ese parámetro será 000 ajusta este valor mediante (UP) y (DOWN) y una vez hayas decidido este valor avanza al siguiente parámetro presionando (SET).
5 En este proceso presionar brevemente la tecla (STOP) te permite seleccionar la posición del punto decimal, lo que significa la unidad de tiempo 0.1 segundos, segundos o minutos.
6 Después de configurar el o los parámetros, mantén presionado el botón (SET) durante 2 segundos, al soltar, el nombre del modo parpadeara un momento y quedará configurado y listo para funcionar.
En caso de no encender el led ni energizar la carga en en tiempo alto, una pulsación corta en (STOP) te permite cambiar entre modo (ON) y (OFF) mismo que se mostrará en los display
