El X9C103 es un potenciómetro controlado digitalmente (XDCP). El dispositivo consta de una matriz de resistencias, interruptores de limpiaparabrisas, con una sección de control y memoria no volátil. La posición del limpiaparabrisas se controla mediante una interfaz de tres pines / cables.
Se utilizan comúnmente Los potenciómetros digitales para controlar / ajustar digitalmente calibraciones o valores de un dispositivo (por ejemplo, por medio de un programa en una tarjeta Arduino), en lugar de la intervención de un humano girando manualmente la perilla de un potenciómetro. Para por ejemplo controlar el volumen de un amplificador de audio.
Se implementa el Potenciómetro Digital mediante una matriz de resistencias compuesta por 99 elementos resistivos y una red de conmutación de limpiaparabrisas. La posición del elemento del limpiaparabrisas es controlada por las entradas CS, U/D e INC.
La posición del limpiador puede almacenarse en una memoria no volátil para recuperarse en una operación de encendido posterior.
Puede utilizarse como un potenciómetro de tres terminales o como un resistor variable de dos terminales en una amplia variedad de aplicaciones que van desde el control y procesamiento de señales hasta el ajuste de parámetros.

Características

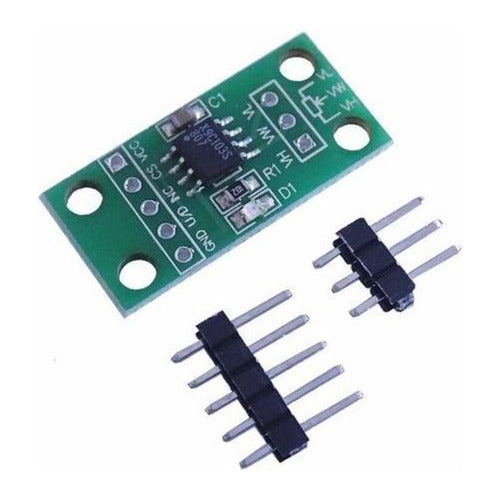

• • Chip: X9C103S
• • Potenciómetro Digital 0 a 10KOhm con 100 pasos
• • Puede utilizarse como un Potenciómetro Digital de tres terminales o como un Resistor Variable de dos terminales
• • Voltaje de alimentación VCC: 3V-5V
• • LED Rojo testigo del encendido cuando se aplica energía
• • Potenciómetro de estado sólido
• • Interfaz serial de tres pines / cables
• • Posición del limpiador almacenada en la memoria no volátil y recordado en el encendido
• • 99 elementos resistivos
• • CMOS de baja potencia
• • Corriente activa, 3mA máx.
• • Corriente de espera, 750µA máx.
• • Alta fiabilidad
• • Tamaño de la tarjeta PCB: 27.5 X 13.3mm
• • MODELOS SIMILARES
• • Existen varios Modelos Similares de Potenciómetros Digitales:
• • X9C103 es de 10K (modelo publicado)
• • X9C102 es de 1K
• • X9104 es de 100K
• • X9503 es de 50K
• • El circuito integrado X9C103P forma parte de una familia de circuitos integrados que tienen la función de Potenciómetros Digitales. Entre la “C” y la “S” tiene una numeración. En este caso es 103, lo que significa 10×10^3. Eso equivale a 10000 Ohm, es decir, 10KOhm por lo que el circuito X9C103P solamente podrá alcanzar un valor máximo de 10K.
• • Existen los modelos 102 (1K), 104(100 K) y 503(50K). Cada uno es un arreglo de 100 resistencias. En el modelo de 10K cada resistencia es de 100 Ohm. En el modelo de 1K son de 10 Ohm. En el modelo de 50K son de 500 Ohm. En el modelo de 100K son de 1 K.
• • DESCRIPCION DE LOS PINES:
• • INC = Incremento. Cuando se le aplica una señal de onda cuadrada en esta pata el circuito aumenta o reduce el valor de su resistividad dependiendo del estado en que se encuentre la pata U/D
• • U/D = Up/Down. Dependiendo del estado de esta pata cuando se aplique una onda cuadrada en el INC el valor de la resistencia subirá o bajará.
• • CS = Esta pata es prácticamente el activador/desactivador del dispositivo. Cuando está en estado LOW es posible cambiar la resistividad del potenciómetro. Una vez pase a un estado HIGH el circuito guardará la resistencia en dicho instante en una memoria no volátil que es capaz de mantener dicho valor por un periodo muy extenso, siendo posible guardar una configuración por un tiempo de hasta 100 años.
• • VH/RH = Este es el equivalente de una de las patas del potenciómetro, específicamente una de las 2 patas situadas en los extremos.
• • VL/RL = Este es el equivalente de una de las patas del potenciómetro, específicamente una de las 2 patas situadas en los extremos
• • VW/RW = Este es el equivalente una de las tres patas del potenciómetro, específicamente la pata del centro. Se le llama “wiper”
• • VSS = Voltaje de salida (GND) del circuito. Se conecta a tierra.
• • VCC = Voltaje de entrada (V+) del circuito. Se conecta al voltaje de alimentación.
