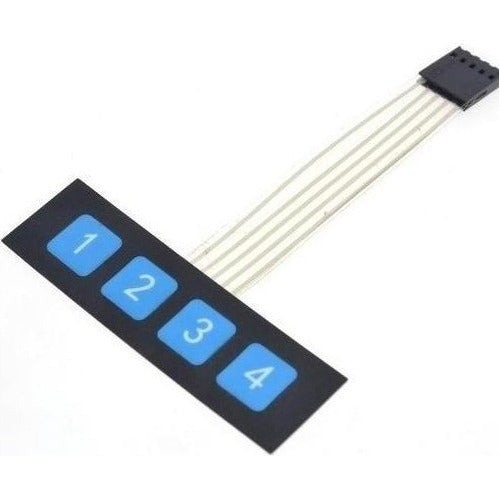

Teclado con 4 teclas "1, 2, 3, 4", de matriz de 1x4. Interruptores de membranas HOT compatible Arduino, PIC, Raspberry, ...

Características

• • \- 4 teclas / botones, tipo membranas
• • \- Mayor resistencia al agua y al polvo
• • \- Dimensiones:
• • \- Keypad: 6.9 x 2.0 cm
• • \- Cable : 1.4 x 8.8 cm
• • \- La parte de atrás es totalmente adhesiva, permitiendo fijarse a una superficie, para un uso mucho más cómodo y práctico.
• • CARACTERÍSTICAS ELECTRÓNICAS:
• • \- Límites de diseño: 35V (DC), 100mA.
• • \- Máximo recomendado voltaje de operativo: 24 VDC, 30 mA.
• • \- Resistencia de contacto: 10O ~ 500¿ (Varía en función de las longitudes de cables y de los de los materiales utilizados).
• • DESCRIPCIÓN:
• • \- La parte de atrás es totalmente adhesiva, permitiendo fijarse a una superficie, para un uso mucho más cómodo y práctico.
• • \- Salidas multiplexadas en 1x. En cada pulsación se cierra el circuito del botón pulsado. Es muy sencillo detectar esta situación desde Arduino, Raspberry, PIC, … para saber cuál es la tecla pulsada.
• • \- Incluye un cable plano con un conector Dupont hembra de 5 pines.
• • \- La resistencia del contacto es de entre 10¿ y 500¿, con una carga máxima por circuito de 35VDC y 100mA.
• • \- El teclado tiene una vida útil de 100 millones de pulsaciones.
• • Operación (Ver foto4):
• • \- A Presionar la tecla 1 se realiza contacto entre Pin 5 y Pin4
• • \- A Presionar la tecla 2 se realiza contacto entre Pin 5 y Pin3
• • \- A Presionar la tecla 3 se realiza contacto entre Pin 5 y Pin2
• • \- A Presionar la tecla 4 se realiza contacto entre Pin 5 y Pin1
