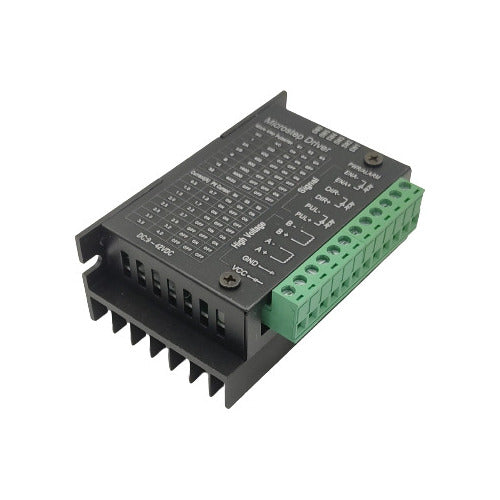

CONTROLADOR DE MOTOR PASO A PASO 4A 42V 4257 TB6600
El controlador de micropasos TB6600 está construido alrededor del IC Toshiba TB6600HG y puede ser usado para manejar motores de paso bipolares de dos fases.

Características

• • Con una corriente máxima de 3,5 A continuos, este controlador puede ser usado para controlar motores paso a paso bastante grandes como el NEMA 23. Asegúrese de no conectar al controlador motores de paso con una corriente superior a 3,5 A.
• • El controlador tiene incorporadas varias funciones de seguridad como la protección contra sobrecorriente, la desconexión por bajo voltaje y el sobrecalentamiento.
• • Puedes encontrar más especificaciones en la siguiente tabla. Ten en cuenta que las especificaciones y dimensiones exactas pueden diferir ligeramente entre los fabricantes.
• • Especificaciones del TB6600
• • Tensión de funcionamiento 9 – 42 V
• • Corriente de salida máxima 4,5 A por fase, 5,0 A de pico
• • Resolución de micropasos completa, 1/2, 1/4, 1/8 y 1/16
• • Protección Apagado de baja tensión, sobrecalentamiento y protección de sobrecorriente
• • Dimensiones 96 x 72 x 28/36 mm
• • Espacio entre agujeros 88, 5 mm

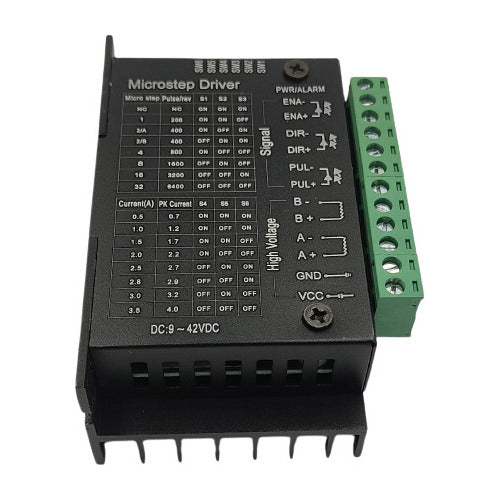

• • CONEXIÓN:
• • TB6600 Connection
• • VCC 9 – 42 VDC
• • GND Fuente de alimentación a tierra
• • ENA- Sin conectar
• • ENA+ Sin conectar
• • DIR- Arduino GND
• • DIR+ Pin 2 Arduino
• • PUL- Arduino GND
• • PUL+ Pin 3 Arduino
• • A-, A+ Coil 1 stepper motor
• • B-, B+ Coil 2 stepper motor.
