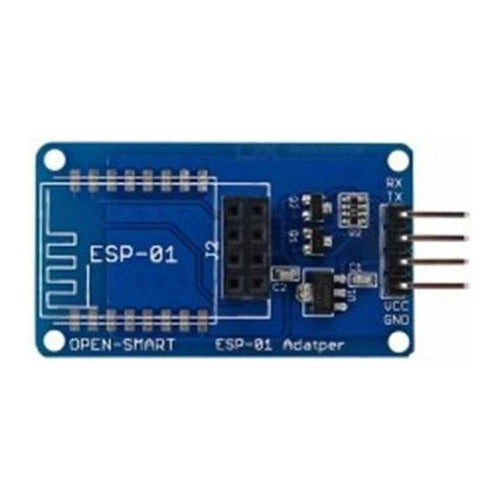

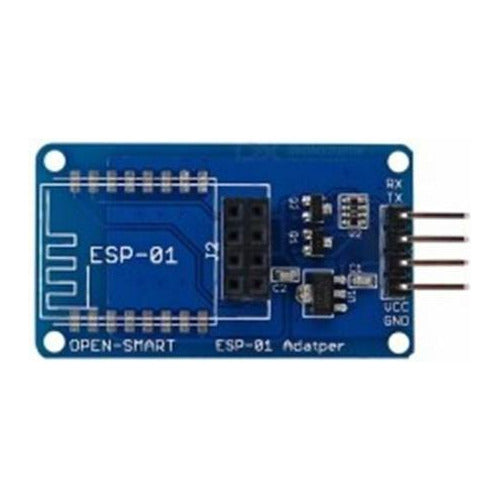

Esta Tarjeta permite simplificar las conexiones y operación de un Módulo WiFi ESP-01:
Incluye un regulador de voltaje LDO que permite una alimentación de 4,5 a 5,5VDC y suministrar los 3,3VDC requeridos para el Módulo WiFi ESP-01. Permite conectar y alimentar el Módulo WiFi directamente desde una Tarjeta Arduino.

Características

• • Corriente de trabajo: 240mA ( MAX )
• • Dimensiones: 4,7cm X 2,4cm X 1,2cm

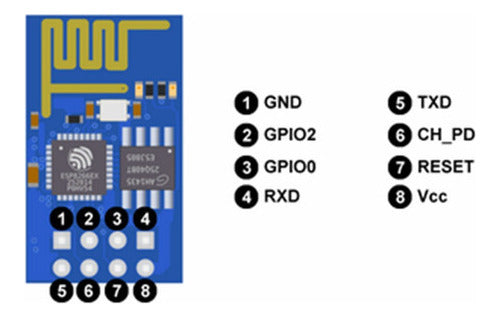

• • DEFINICION DE LOS PINES, ver foto4
• • 1\. GND es la toma de tierra.
• • 2\. GPIO2 es una entrada salida de propósito general. Es el pin digital número 2.
• • 3\. GPIO0 es una entrada salida de propósito general. Es el pin digital número 0.
• • 4\. RXD es el pin por donde se van a recibir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 3.
• • 5\. TXD es el pin por donde se van a transmitir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 1.
• • 6\. CH\_PD pin para apagar y encender el ESP-01: si lo ponemos a 0 V (LOW) se apaga, y a 3,3 V (HIGH) se enciende.
• • 7\. RESET pin para resetear el ESP-01: si lo ponemos a 0 V (LOW) se resetea.
• • 8\. Vcc es por donde alimentamos el ESP-01. Funciona a 3,3 V y admite un máximo de 3,6 V. La corriente suministrada debe ser mayor que 200 mA.
