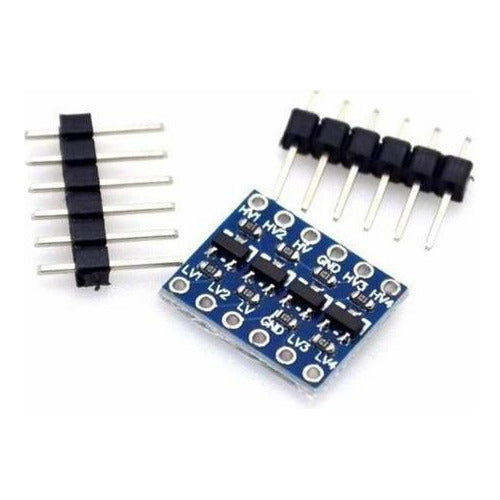

Este convertidor lógico es un módulo que puede convertir de manera segura / sencilla señales de 5V a señales de 3.3V y viceversa. Por ejemplo, intercambiar señales entre una tarjeta Arduino y Raspberry
Puede ser complicado cuando en un proyecto se necesita conectar dispositivos con esta diferencia de voltaje, este Conversor Lógico permite lógralo muy fácilmente. De cada lado, los pines tienen identificación: 4 pines LV de bajo voltaje (3.3V), 4 pines HV de alto voltaje(5V), y 2 pines GND

Características

• • Tiene compatibilidad con Arduinos Raspberry , PCDuino, ….
• • Conversión bidirectional entre 5 y 3,3V
• • Posee un total de 12 pines para 4 canales:
• • 4 pines LV1 a LV4, de bajo voltaje (3.3V)
• • 4 pines LH1 a LH4 de alto voltaje(5V)
• • 1 pin LV
• • 1 pin HV
• • 2 pines GND
• • Acepta señales UART, IIC, 1-wire, SPI, bus
• • Sólo funciona con señales digitales
• • Limite por señal = 150mA
• • Límite de comunicación estable 28.800bps
• • Puede hacer step up / step down entre ellos
• • Tamaño aproximado de 15,3 × 12,6mm
• • COMPATIBILIDADES:
• • AVCC 5V system power supply
• • ASCL 5V system SCL
• • ASDA connected 5V system SDA
• • AGND then 5V system GND
• • BVCC then 3V system power supply
• • BSCL then 3V system SCL
• • BSDA connected 3V system SDA
• • BGND then 3V system GND
