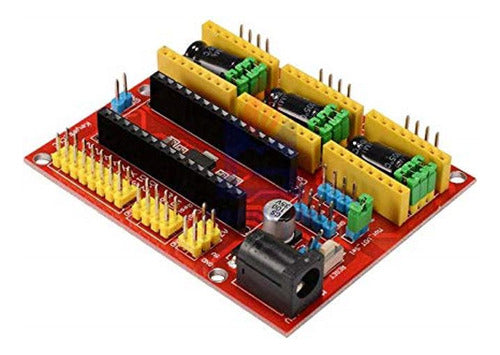

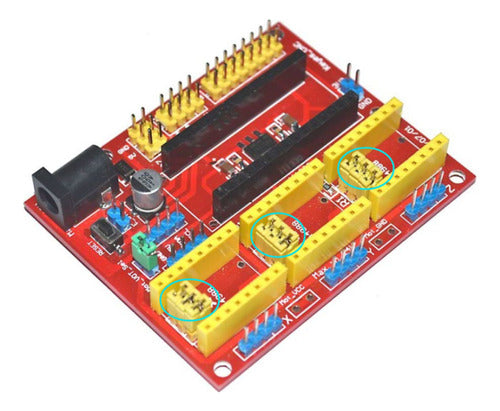

Permite construir más rápidamente / fácilmente una CNC, solo necesita insertar la Tarjeta Arduino Nano (incluida) y los 3 Drivers A4988 (incluidos). Posee un diseño modular y de Open Source.
Adecuado para desarrollar proyectos como Routers CNC, ploteadoras 2D, Cortadoras Láser, Robot / Máquina Pick&Place, ….
Puede manejar motores Paso a Paso de hasta 2A por bobina y microstepping de 1/16.
NOTA: El firmware más común para usar con el controlador Arduino Nano es el GRBL. A diferencia del shield CNC para Arduino UNO, este shield tiene los pines de dirección y de pasos revertidos por lo que se tendrá que cambiar la definición de pines en el archivo cpu\_map.h como está indicado en el enlace.

Características

• • Tensión de entrada: 7,5 a 12 v
• • Trabaja con Arduino Nano.
• • Ejes: 3 ejes de apoyo (X, Y, Z)
• • Se puede conectar los Motores paso a paso con conectores de 4 pines.
• • Compatible con GRBL (Firmware OpenSource para Arduino que convierte código-G en comandos para motores Paso a Paso)
• • Compatible con Arduino: Nano CH340 micro-USB, Nano CH340 mini-USB
• • Dimensiones: 72 x 59 mm

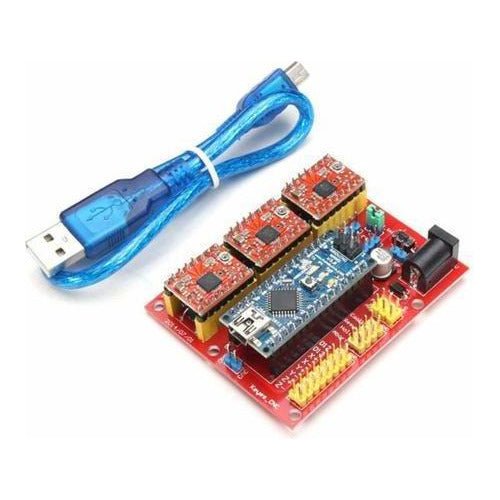

• • INCLUIDO EN LA VENTA:
• • 1 x tarjeta de expansión CNC Shield V4
• • 1 x Arduino Nano
• • 3 x driver A4988 con disipadores
• • 1 x Cable USB conexión a una computadora
• • Referencias:
• • Diagrama (pinout)
• • Código para probar movimiento de motores
• • Códigos-G soportador por GRBL
• • Tutorial: Como conectar motores PaP Pololu
• • Libro: CNC Machining Handbook: Building, Programming, and Implementation– By AlanOverby
• • GRBL
• • Código de la Librería para Arduino: GRBL (para cargar el programa se usa el ejemplo grblUpload dentro de la librería)
• • Cambios necesarios en el archivo cpu\_map.h
• • Guía de inicio rápido.
