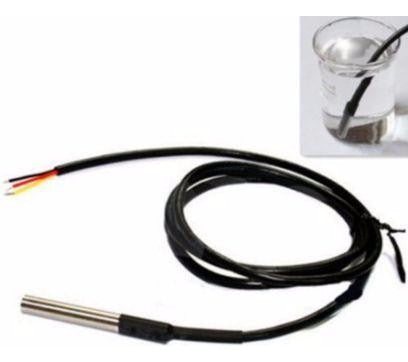

Sensor de Temperatura Sumergible
Con Tutorial para ambiente Arduino
Este muy divulgado / reputado sensor de temperatura, tiene una buena precisión de medición y es relativamente económico. Está concebido para aprovechar de un sistema de conexionado muy particular denominado OneWire, el cual permite por un único cable / puerto / Bus (un Maestro), enviar y recibir de un sensor o de varios sensores y otros elementos compatibles (varios Esclavos).
Esto tiene sus ventajas de las cuales: ahorrar cables y puertos. Con un solo cable y un solo puerto se puede conectar varios sensores y/o elementos compatibles con OneWire. Cada Sensor DS18B20 lleva un Número de Serial de 64-Bit único, la medición de cada Sensor es asociada a su número de serial, de tal manera que se pueden conectar múltiples DS18B20 al mismo Puerto (bus 1-Wire) y interogalos
APLICACIONES:
Medición de temperaturas ambientales, dentro de edificios, dentro de procesos industriales, equipos y maquinaria.

Características

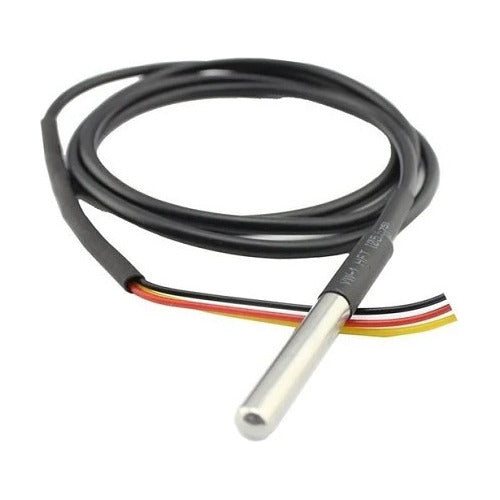

• • \- Carcasa de acero inoxidable 6 \* 50 mm
• • \- Rango de suministro de energía: 3.0V a 5.5V
• • \- Rango de temperatura de funcionamiento: -55 ° C a + 125 ° C (-67 ° F a + 257 ° F)
• • \- Rango de temperatura de almacenamiento: -55 ° C a + 125 ° C (-67 ° F a + 257 ° F)
• • \- Precisión en el rango de -10 ° C a + 85 ° C: ± 0.5 ° C.
• • \- Sin otros componentes, interfaz única de bus único
• • \- Salida: rojo (VCC), amarillo (DATA), negro (GND)
• • \- Longitud del cable: 100 cm
• • Ejemplo de aplicación con una tarjeta Arduino Uno
• • Librerías requeridas para el buen uso del Sensor DS18D20:
• • En el mundo del software y en particular de la programación con Arduino, una librería es una colección de programas que facilita la ejecución de una serie de funciones. En este caso: serán funciones que facilitaran / simplificaran el uso del Sensor DS20B18.
• • El buen / óptimo uso del Sensor DS18B20 requiere de la utilización de dos librerías, que deben ser instaladas en la Librería Arduino: \* DallasTemperature : Desarrollada para el control / utilización del Sensor DS18B20 (de Dallas Semiconductor) Link para instalar DallasTemperature.ht \* OneWire: Desarrollada para el control / utilización de dispositivos que utilizan el Protocolo OneWire (de Dallas Semiconductor). Link para instalar OneWire.ht Una vez instaladas y así disponibles para cualquier programa futuro, en la redacción del programa de utilización del Sensor, se incluirán dos líneas para activar esta dos librerías:
• • #include // Se importan las librerías para DS18B20
• • #include // Se importan las librerías para OneWire
• • Arduino Uno Sencillo Sumergible Conexión

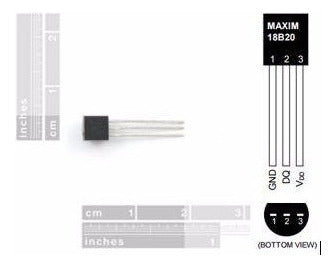

• • 5V--------------------------------------------Pin 3 VDD Cable Rojo------------Conectada entre 5V y Digital 2
• • Digital 2-------------------------------------Pin 2 DQ Cable Amarillo----------Conectada entre 5V y Digital 2
• • GND-----------------------------------------Pin 1 GND Cable Negro--------------------------NA
• • NOTA: Como se puede observar en las fotos y en la tabla, se requiere insertar una Resistencia de 4700 Ohmios entre la alimentación de 5V y la liaison Data.
• • Otros Programas disponibles :
• • \* Para varios Sensores DS18B20 conectados con uno solo cable al Puerto Digital 2 de una Tarjeta Arduino Uno
• • \* Para varios Sensores DS18B20 conectados con uno solo cable al Puerto Digital 2 de una Tarjeta Arduino Uno, con indicación de las medición en un LCD
• • \* Para interrogar el Numero de Serial de uno o varios Sensores DS18B20
