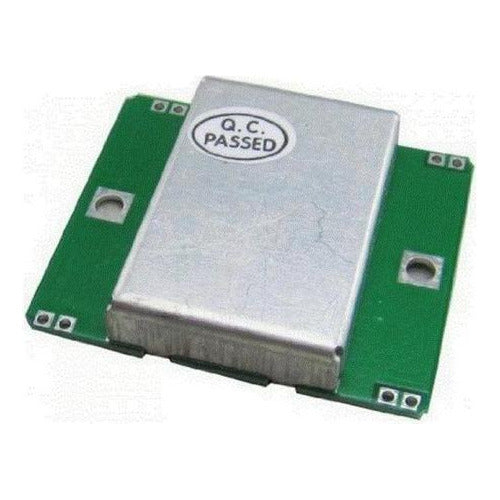

Este Sensor Radar / Movimientos HB100, utiliza el principio del efecto Doppler con Dielectric Resonator Oscillator (DRO), que permite medir la velocidad de un objeto en movimiento. Emite una señal RF (microondas). Si una persona u objeto está en movimiento, este provocará un desplazamiento de la frecuencia en la señal reflejada, que permite al Sensor HB-100 detectar el desplazamiento de esta frecuencia. Lo hacen ideal para el uso OEM en equipos de detección de movimiento.
El desplazamiento o variación de la frecuencia es proporcional a la velocidad del objeto en movimiento, en la salida IF del sensor HB-100 se entrega dicha señal.
Para los diseñadores de circuitos electrónicos, la detección de movimiento de un objeto o persona es una tarea sencilla mediante el uso de sensor PIR o sensor Ultrasónico, pero es algo más difícil medir la velocidad del movimiento. El sensor de movimiento HB100 facilita la medición del movimiento y su velocidad.
NOTA: La señal de salida del sensor está en el orden de micro voltios y es recomendado añadir un amplificador para poder mejorar las lecturas por ejemplo con una tarjeta Arduino

Características

• • Nueva y atractiva alternativa para nuevas aplicaciones o para reemplazo del módulo de sensor de movimiento de microondas en Radares Doppler defectuosos
• • Altamente resistente a las interferencias de radiofrecuencias
• • Rango de detección: Más de 20 metros.
• • Potencia de salida: 5mW.
• • Dimensiones de la tarjeta: 45 x 37 x 8.5 mm
• • Detección sin necesidad de contacto
• • Independientemente de la temperatura, humedad, ruidos, flujo de aire, polvo, luz, etc., adecuado para entornos hostiles
• • Fuerte resistencia a las interferencias RF
• • Bajo costo y bajo consumo de energía
• • Este sensor utiliza el principio Doppler.
• • TRANSMISOR:
• • Frecuencia: 10.525GHz
• • Ajuste Precisión Frecuencia: 3MHz
• • Salida de potencia (mín.): 13dBm EIRP
• • Voltaje de funcionamiento: +5V +/- 0.25V
• • Corriente de funcionamiento (CW): 60mA maxi, 37mA
• • Emisiones armónicas típicas: -10dBmBm
• • RECEPTOR:
• • Sensibilidad (relación 10dB S/N) en 3Hz a 80Hz ancho de banda: -86dBm
• • Ruido en 3Hz a 80Hz ancho de banda: 10 ?V
• • Ganancia de antena: 8dBi
• • E Plane 3dB Ancho de Banda: 36'
• • H Plane 3dB Ancho de Banda: 72'.
