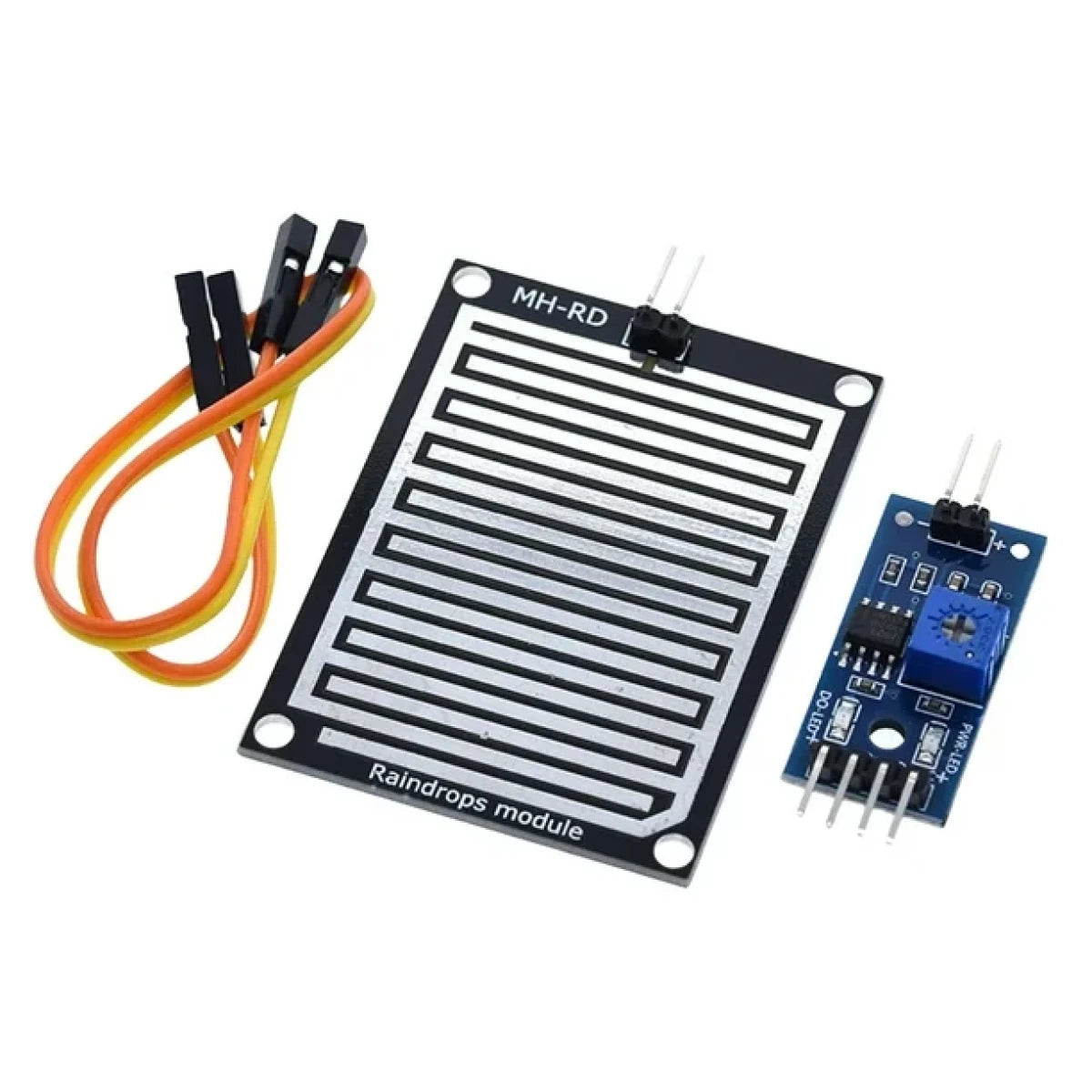

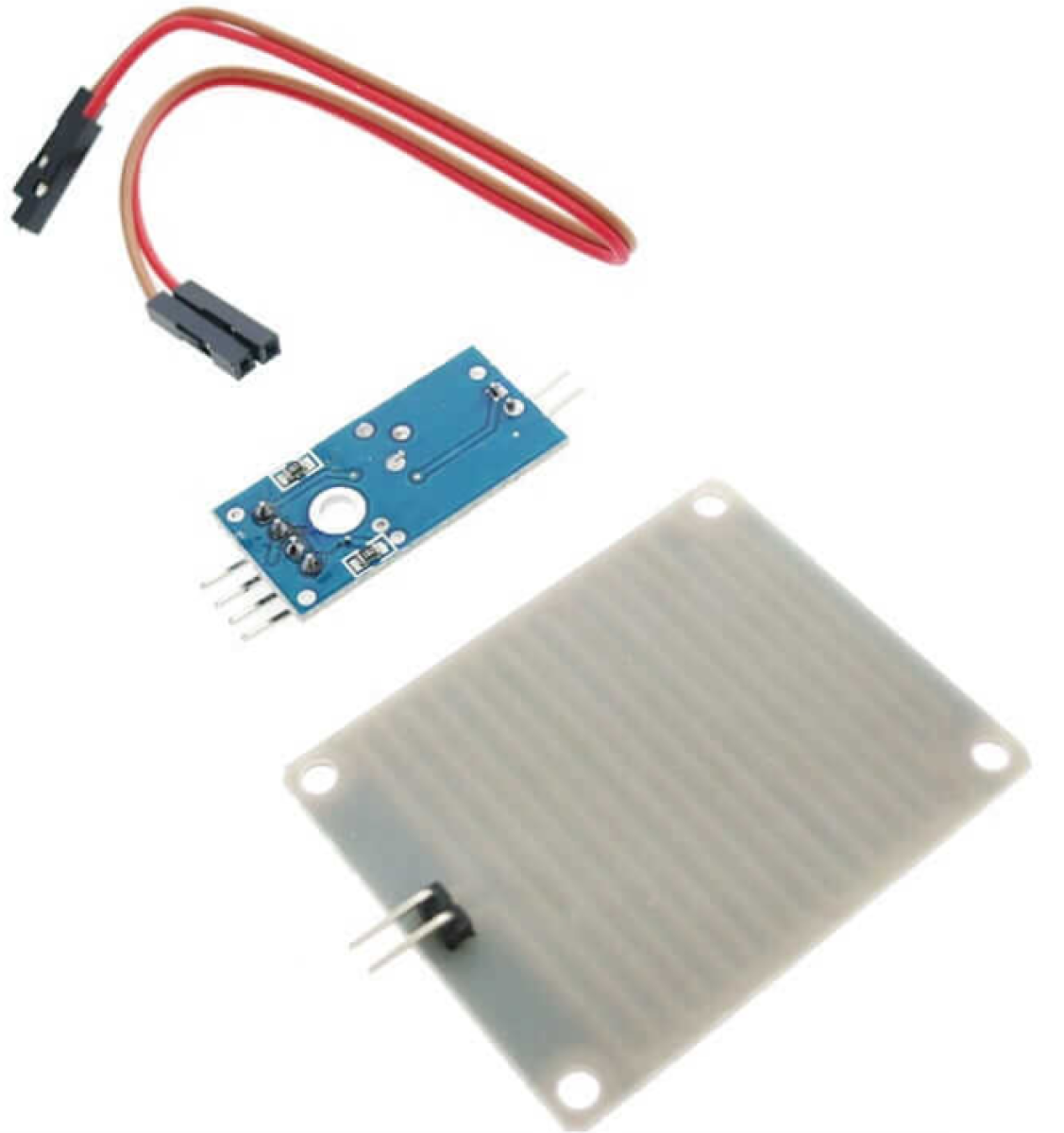

El Sensor de Lluvia MH-RD es un módulo diseñado para detectar la presencia de nivel agua o lluvia sobre su superficie mediante una medición de tipo resistiva (resistencia eléctrica). Este sensor está compuesto por una placa metálica con pistas conductoras expuestas a la lluvia o agua, que actúan como electrodos. Cuando gotas de agua caen sobre la superficie, se forma un puente conductor entre las pistas, reduciendo la resistencia eléctrica a los bornes, permitiendo que el módulo lo detecte. El sensor incluye una tarjeta comparadora que genera una señal digital (0 o 1) cuando se detecta humedad, además de una salida analógica proporcional al nivel de agua. Funciona con voltajes de 3.3V o 5V, lo que lo hace completamente compatible con Arduino, Raspberry y otros sistemas.

Se utiliza principalmente para detectar la presencia de agua o lluvia en aplicaciones como estaciones meteorológicas, sistemas de riego automático, domótica, alarmas de lluvia, protección de ventanas automáticas y monitoreo ambiental. Gracias a sus salidas digital y analógica, permite tanto una detección simple de presencia de agua como una medición proporcional de un nivel de agua / humedad sobre la superficie del sensor. Este módulo es ampliamente compatible con tarjetas de desarrollo como Arduino, Raspberry, ESP8266, ESP32, STM32, …, facilitando su integración en proyectos educativos y profesionales de electrónica. Su fácil implementación y bajo costo lo hacen ideal para prototipos y sistemas de automatización de bajo consumo y bajo mantenimiento.

Características

• • \- Modelo Tarjeta de Control: MH-RDYL-38.
• • \- Chip Comparador: LM393.
• • \- Voltajes:
• • \- - De Operación: 3.3 a 5 VDC.
• • \- - De Salida: 0 a 4.2 VDC.
• • \- Salida digital de comparador: TTL.
• • \- Corriente de operación: 15 mA.
• • \- Superficie Niquelada resistente a la oxidación.
• • \- Potenciómetro para ajustar el umbral de activación del pin digital.
• • \- Dimensiones:
• • \- - Tarjeta de Control LM393: 31 x 14 x 4mm.
• • \- - Tarjeta Sensor Resistivo MH-RD: 55 x 41mm.
• • \- - Cable de Interconexión: 150mm
• • \- Peso: 10 Gr
• • DOCUMENTACIÓN Y RECURSOS
• • Tenemos disponibles para entregar por correo después de la compra:
• • \- Tutorial: Implementación del Sensor de lluvia con Arduino / ¿Cómo funciona un sensor de lluvia y cómo interactuar con Arduino?
• • \- Video
