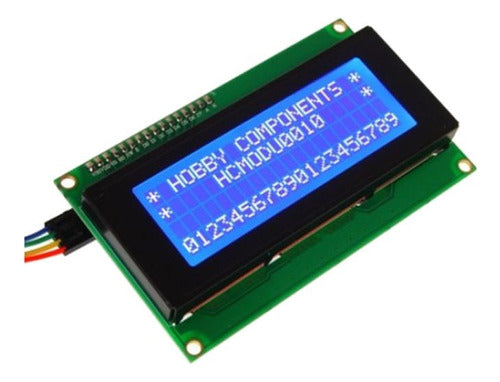

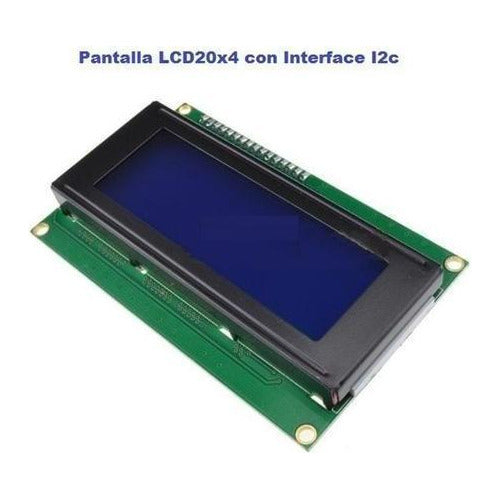

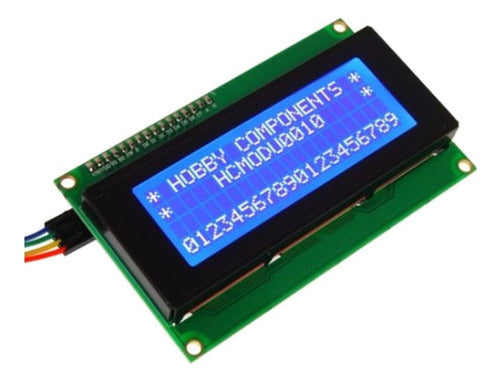

Este módulo es una Pantalla de Cristal Líquido “LCD” de bajo consumo de energía. Con Interface I2c ya soldada, la cual simplifica el uso del LCD y su conexión. Es fantástico y económico para proyectos basados en Arduino, Raspberry, Atmel, PIC, …, y mucho más sencilla a utilizar.
El número de pines de un microprocesador o de una tarjeta con Controlador (como por Ejemplo las Tarjetas Arduino) es limitado.
Al utilizar /conectar una pantalla LCD (que requiere utilizar muchos pines para su conexión), se reducen las posibilidades de poder conectar otros elementos (sensores, botones, …). Asociando una interface I2c a la Pantalla LCD, se reducen a solamente 4 los pines para su conexión, además reduce el cableado.

Características

• • \- Interfaz: I2C
• • \- Dirección I2C: 0x27
• • \- Definición de PIN: GND, VCC, SDA, SCL
• • \- Parte posterior encendida (azul con el color de char blanco)
• • \- Voltaje de suministro: 5V
• • \- Tamaño: 60 mm × 99 mm
• • \- Ajuste de contraste: potenciómetro
• • \- Ajuste de retroiluminación: Jumper
• • \- Formato de visualización: 20 caracteres alfanuméricos x 4 líneas = 80 Caracteres.
• • Justificación para asociar una Interface I2c a una Pantalla LCD 20x4
• • El número de pines de un microprocesador o de una tarjeta con Controlador (como por Ejemplo las Tarjetas Arduino) es limitado. A utilizar /conectar una pantalla LCD (que requiere utilizar muchos pines para su conexión), se reducen las posibilidades de poder conectar otros elementos (sensores, botones, …). Asociando una interface I2c a la Pantalla LCD, se reducen a solamente 4 los pines para su conexión, además reduce el cableado.
• • Un LCD 20x4 requiere de muchas conexiones (al menos 12) para su conexión por ejemplo con una Tarjeta con Microcontrolador (como Arduino, Raspberry, …):
• • Al menos 6 para las comunicaciones
• • + 2 para su alimentación en 5V + GND
• • + 2 para el control del contraste/ luminosidad del LCD
• • + 2 para la Luz de Fondo

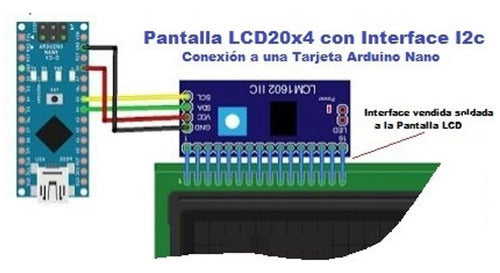

• • Asociando una Interface I2c a la Pantalla 20x4 se reducen las conexiones a solamente 4:
• • 2 para las comunicaciones
• • + 2 para su alimentación en 5V + GND
• • Además, la Interface I2c incluye un Potenciómetro para el ajuste de la luminosidad del LCD
• • Alternativas para este LCD:
• • También, se puede comprar por separados el LCD 20x4 y/o la Interface I2c.
