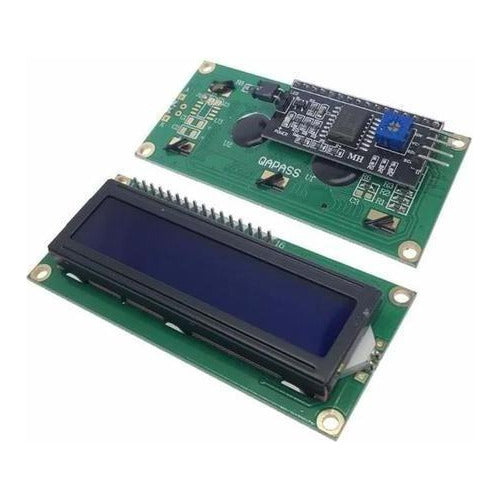

Este módulo es una Pantalla de Cristal Líquido “LCD” ("Liquid Crystal Display") de bajo consumo de energía. Con Interface I2c ya soldada, la cual simplifica el uso del LCD y su conexión

Características

• • \- Formato de visualización: 16 caracteres alfanuméricos x 2 líneas = 32 Caracteres.
• • \- Es fantástico y económico para proyectos basados en Arduino, Raspberry, Atmel, PIC, …, y mucho más sencilla a utilizar
• • \- Incluye un controlador LCD equivalente al popular estándar industrial HD44780.
• • \- Alimentación: 5V.
• • \- Dimensiones: 80 x 36 x 19mm
• • Justificación para asociar una Interface IO2c a una Pantalla LCD 16x2
• • El número de pines de un microprocesador o de una tarjeta con Controlador (como por Ejemplo las Tarjetas Arduino) es limitado. A utilizar /conectar una pantalla LCD (que requiere utilizar muchos pines para su conexión), se reducen las posibilidades de poder conectar otros elementos (sensores, botones, …). Asociando una interface I2c a la Pantalla LCD, se reducen a solamente 4 los pines para su conexión, además reduce el cableado.
• • Un LCD 16x2 requiere de muchas conexiones (al menos 12) para su conexión por ejemplo con una Tarjeta con Microcontrolador (como Arduino, Raspberry, …):
• • \- Al menos 6 para las comunicaciones
• • \- + 2 para su alimentación en 5V + GND
• • \- + 2 para el control del contraste/ luminosidad del LCD
• • \- + 2 para la Luz de Fondo
• • Asociando una Interface I2c a la Pantalla 16x2 se reducen las conexiones a solamente 4:
• • \- 2 para las comunicaciones
• • \- 2 para su alimentación en 5V + GND
• • Además, la Interface I2c incluye un Potenciómetro para el ajuste de la luminosidad del LCD
• • Alternativas para este LCD
• • Se puede comprar por separados el LCD 16x2 y/o la Interface I2c:
• • ##\*\*\*\*\*\*\*\*\*##
