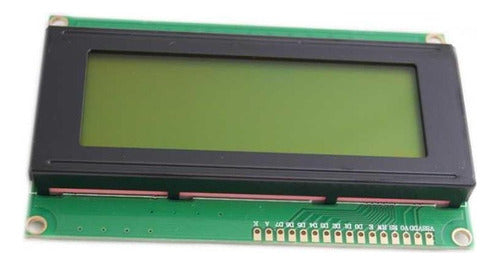

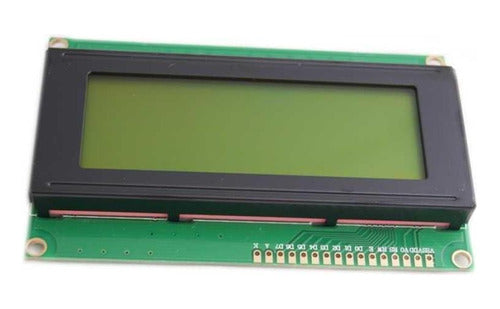

Pantalla LCD2004 20X4 caracteres, Modulo HD44780, Fondo Azul
Este módulo es una Pantalla de Cristal Líquido “LCD” ("Liquid Crystal Display") de bajo consumo de energía.

Características

• • \- Formato de visualización: 20 caracteres alfanuméricos x 4 líneas = 80 Caracteres.
• • \- Es fantástico y económico para proyectos basados en Arduino,Raspberry, Atmel, PIC, …
• • \- Incluye un controlador LCD equivalente al popular estándar industrial HD44780.
• • \- Alimentación: 5V.
• • \- Dimensiones: 98 x 60 x 12mm.
• • Entregamos este Módulo sin pines soldados, dejando al Comprador /Usuario decidir en función de su aplicación. Podría por ejemplo:
• • \- Soldar un Módulo I2c TWI SPI, Interface Serial Para LCD1602 ((16X2) y LCD2004X4 (20X4) ·ver Fotos 3)
• • \- Soldar cables individuales o múltiples.
• • \- O Soldar Pines.
• • Alternativas para este LCD20X4:
• • Alternativa 1, Interface Serial: Se puede añadir al LCD20X4 un Módulo I2c TWI SPI, Interface Serial Para LCD1602 (16X2) y LCD2004X4 (20X4) (ver Foto 3). Este módulo simplifica el uso y la comunicación entre un LCD20X4 y una Tarjeta con microcontrolador (como Arduino).
• • En el caso de comprar simultáneamente el LCD20X4 y el Módulo de Interface Serial IIC I2C TWI SP, podemos sin costos adicionales
• • entregarlos montados / soldados. Para esta alternativa, comprar y pagar por separados el Lcd y la Interface Serial.

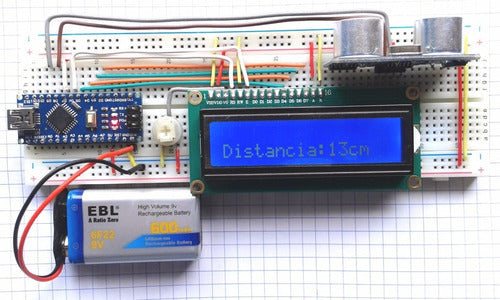

• • Alternativa 2, Tutorial de Iniciación a Arduino: El LCD20X4 está incluido en el Kit Medición de Distancia entregado montado (ver la Foto 4) (igual con LCD16X2 o LCD20X4), el cual se propone como Tutorial de Iniciación a Arduino.

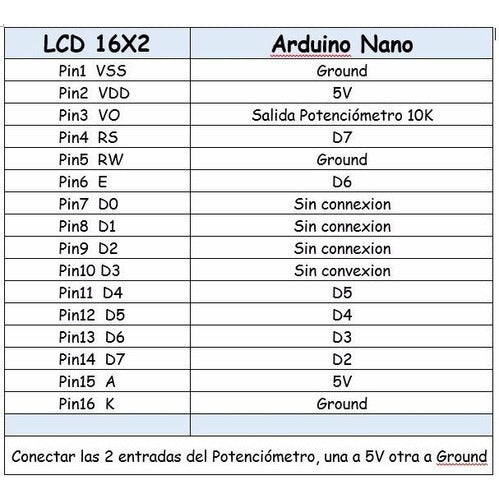

• • Ejemplo/Tutorial de aplicación con una Tarjeta Arduino Nano Conexiones entre Tarjeta (ejemplo Arduino Nano) y LCD20X4
• • Ojo, se representa un LCD16X2 el cual tiene las mismas conexiones que un LCD20X4 (Ver foto 4 y 5).
