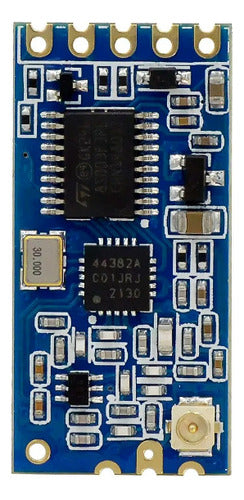

Modulo Transceptor Rf Hc-12 Si4463 1000 Metros

Características

• • Voltaje de alimentación: 3.2V ~ 5.5V. (Si el módulo en el que desea trabajar durante largas horas en el estado de emisión, se recomienda que cuando la tensión de alimentación supere los 4,5 V rosca un diodo 1N4007 para evitar que el módulo incorporado LDO se caliente). Se puede usar con dispositivos de voltaje UART de 3.3V y 5V.
• • Rango de direcciones predeterminado (prueba de campo abierto): aproximadamente 600 m (distancia de comunicación máxima ajustable, alcance 1000 m, la velocidad en baudios es de 5000 bps)
• • Corriente inactiva por defecto: 16MA (en diferentes modos de funcionamiento, la corriente de funcionamiento es diferente)
• • Dimensiones del módulo: 27.8 x 14.4 x 4mm
• • Rango de frecuencia de operación: 433.4-473.0MHz, hasta 100 canales de comunicación
• • La máxima potencia de transmisión: 100mW (configurable)
• • Módulo de actualización de software de soporte
• • Configuración predeterminada de fábrica: Modo FU3, la velocidad en baudios es 9600bps, canales de comunicación CH001 (433.4M)
• • CONJUNTO DE COMANDOS AT:
• • Parámetros del módulo, conjunto de comandos AT
• • El comando AT se usa para configurar los parámetros del módulo de funciones y los módulos de conmutación deben salir del modo de configuración después de que la configuración tenga efecto. Mientras tanto, modifique los parámetros y funciones, el apagado no se pierde.
• • Ingrese el modo de comando:

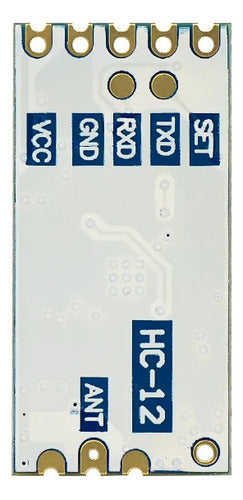

• • El primer modo de entrada: el uso normal (tiene la potencia) en el primer "CONJUNTO" de 5 pines se establece bajo;
• • El segundo modo de entrada: potencia, quinto pin "AJUSTE" nuevamente establece primero la potencia baja.
• • Ambos métodos pueden hacer que el módulo pase al modo de comando AT, suelte (el pin "SET" no está conectado a un nivel bajo) para salir del modo de comando. Después del modo de comando de salida, si cambia la función del módulo, la función se cortará al estado apropiado.
• • La segunda forma se fija en el formato serial 9600, N, 1 en el AT.
• • MODOS DE FUNCIONAMIENTO:
• • Cada HC-12 puede funcionar en los siguientes modos:
• • FU1: modo de ahorro de energía moderado con una velocidad de transmisión de 250000bps “por aire”. La velocidad en baudios del puerto serie se puede establecer en cualquier valor admitido
• • FU2: modo de ahorro de energía extremo con 250000bps de velocidad “por aire”. La velocidad del puerto serie está limitada a 1200bps, 2400bps, 4800bps
• • FU3 – predeterminado, modo de propósito general. La velocidad “por aire” varía según la velocidad del puerto en serie. Lo mismo ocurre con el rango máximo:
• • 1200bps ~ 1000m
• • 2400bps ~ 1000m
• • 4800bps ~ 500m
• • 9600 bps ~ 500m
• • 19200bps ~ 250m
• • 38400bps ~ 250m
• • 57600bps ~ 100m
• • 115200bps ~ 100m
• • FU4 (disponible en la versión 2.3 o posterior): modo de largo alcance. La velocidad “en el aire” está limitada a 500bps y la velocidad del puerto serie a 1200bps. Debido a que la velocidad del aire es inferior a la velocidad del puerto, solo se pueden enviar paquetes pequeños: 60 bytes como máximo con un intervalo de 2 segundos. En este modo el rango se incrementa a 1800m.
• • El HC-12 que crea un enlace inalámbrico tiene que funcionar en el mismo modo (FU1, FU2, FU3, FU4) y con la misma velocidad.
• • CONFIGURACIÓN:
• • El HC-12 se puede configurar usando el comando AT. La mejor manera de hacerlo, es usar un convertidor de USB a serie como CP2102. Para poner el HC-12 en modo AT, presione el pin SET a GND.
• • Los comandos más importantes:
• • 1\. AT – comando de prueba. Retornará OK si la interfaz AT está habilitada
• • 2\. AT + Bxxxx: establece la velocidad en baudios del puerto serie. Por ejemplo, AT + B57600 establece la velocidad en baudios a 57600bps
• • 3\. AT + Cxxx – establece el canal de radio. Los canales comienzan desde 001 a 433,4MHz. Cada siguiente canal añade 400kHz. El canal 100 es 473,0MHz. AT + C002 ajustará la frecuencia a 433,8MHz. Dos dispositivos HC-12 que crean un enlace inalámbrico tienen que operar en la misma frecuencia
• • 4\. AT + FUx – configura el modo de dispositivo: FU1, FU2, FU3 o FU4. Dos dispositivos HC-12 que crean un enlace inalámbrico tienen que usar el mismo modo
• • 5\. AT + Px: configura la potencia de transmisión del dispositivo. Por ejemplo, AT + P2 ajusta la potencia a 2dBm (1.6mW)
• • 1\. -1dBm (0.8mW)
• • 2\. 2dBm (1.6mW)
• • 3\. 5dBm (3.2mw)
• • 4\. 8dBm (6.3mW)
• • 5\. 11dBm (12mW)
• • 6\. 14dBm (25mW)
• • 7\. 17dBm (50mW)
• • 8\. 20dBm (100mW)
• • 6\. AT + RX – recupera todos los parámetros: modo, canal, velocidad de transmisión, potencia
• • 7\. AT + V – recuperar la versión del módulo
• • 8\. AT + DEFAULT: restablece los parámetros del módulo a la configuración predeterminada
• • El paquete incluye:

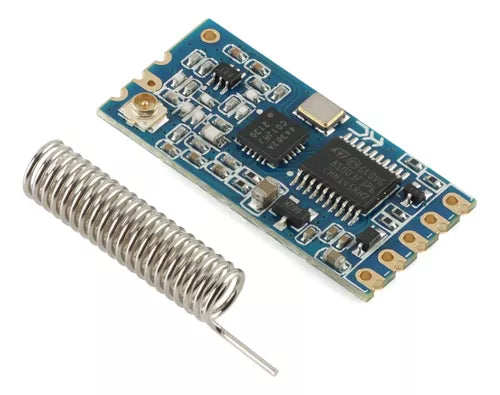

• • 3 puertos serie de módulo inalámbrico SI4463/SI4438 de 433 MHz, 1000 M, HC-12
• • Referencia de producto: MD HC-12 SI4463.
