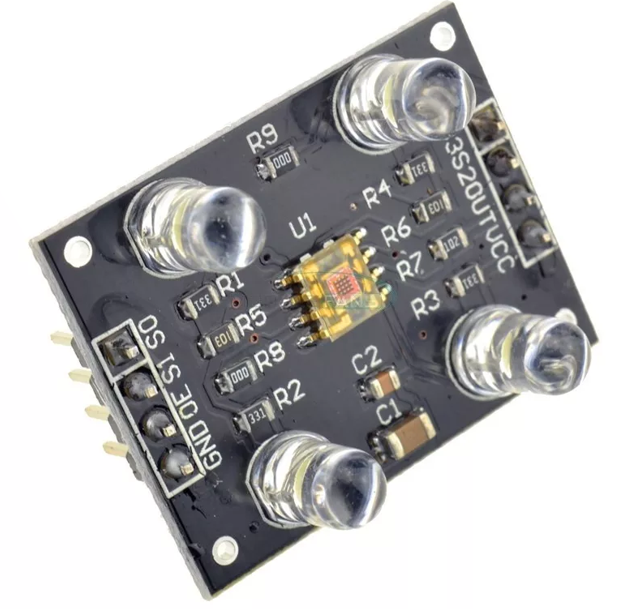

Módulo sensor de color TCS230

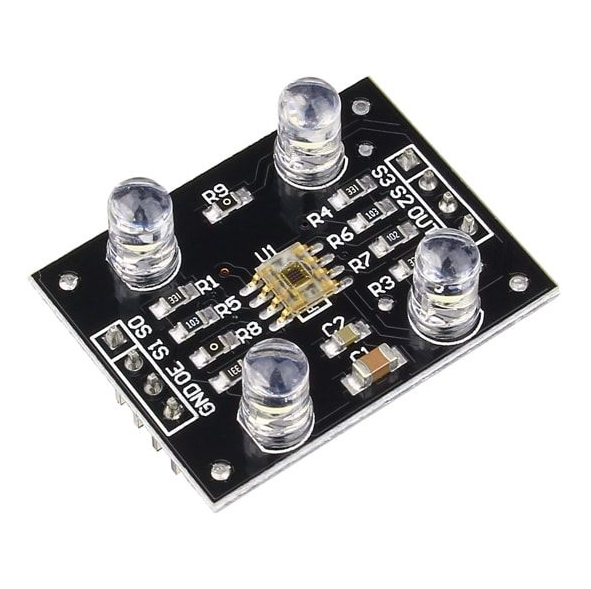

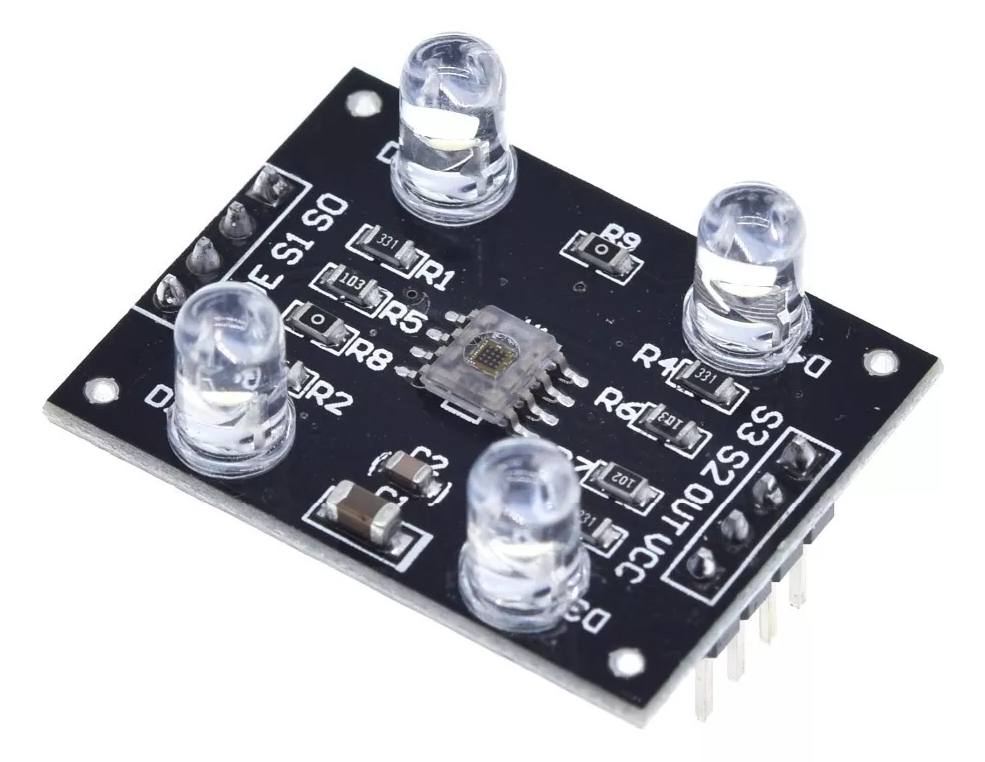

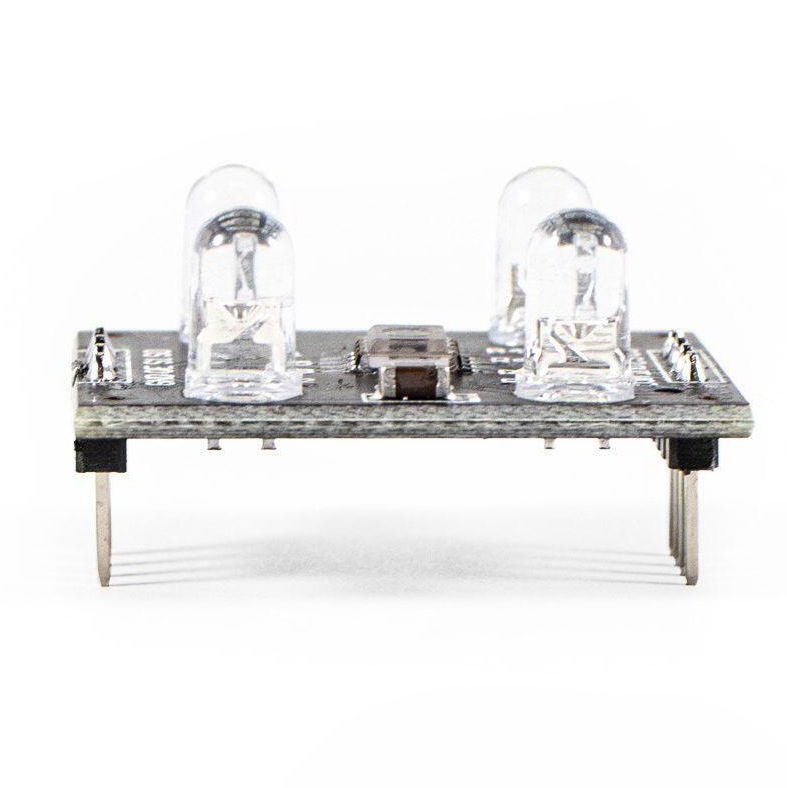

Este es un módulo que permite detectar una gran cantidad de colores visibles, incluye un sensor TCS230 y 4 Leds blancos de ángulo amplio. El sensor puede capturar datos RGB de una fuente de luz y los convierte en una señal cuadrada (50% ciclo de trabajo) en el pin de salida (out). El TCS230 tiene una matriz de diodos de 8 X 8, de los cuales 16 tienen filtro azul, 16 filtro verde, 16 filtro rojo y 16 sin filtro. Los filtros de cada color se distribuyen uniformemente a lo largo de la matriz para eliminar el sesgo de ubicación entre los colores. El dispositivo tiene un oscilador que produce una salida de onda cuadrada cuya frecuencia es proporcional a la intensidad del color elegido.
El Sensor de Color TCS230 sirve para detectar y medir una gama casi ilimitada de colores y es utilizado para desarrollar proyectos de electrónica, mecatrónica y automatización para crear sistemas de clasificación de objetos por color en una línea de producción así como la separación de colores y otras aplicaciones. Es ideal para utilizarlo con tarjetas de Arduino, microcontroladores PIC, Raspberry Pi o con cualquier otro microcontrolador de 3.3V o 5V.

Características

• • Tipo de sensor: TCS230
• • Voltaje de funcionamiento: Min. 3V y Max. 5V
• • Tipo interfaz: Digital TTL
• • Distancia de detección: 10mm
• • Dimensiones del PCB: 32mm (L) x 24mm (A)
• • Pin de apagado de funciones
• • Error no lineal de 0.2% a 50 kHz
• • Alta Resolución de conversión de la intensidad de luz a frecuencia
• • Modo de bajo consumo de energía.
• • Leds incluidos en el PCB para iluminar el objeto a reconocer.
• • Se comunica directamente con un microcontrolador (PIC, Arduino, etc.)
• • Pines:
• • GND Tierra de la fuente de alimentación
• • OE Habilitar la salida de frecuencia (activo bajo)
• • S0, S1 Entradas de selección de la escala de frecuencia de salida
• • VCC Voltaje de alimentación
• • OUT Frecuencia de salida
• • S2 Entradas de selección del tipo de fotodiodo
• • S3 Entradas de selección del tipo de fotodiodo
• • \*Nota: Es importante tener buena iluminación en el ambiente ya que es un factor que puede alterar las lecturas del sensor.
