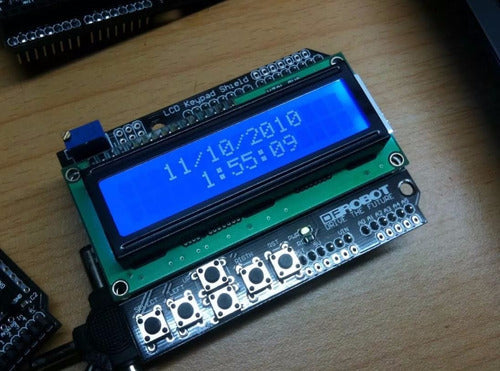

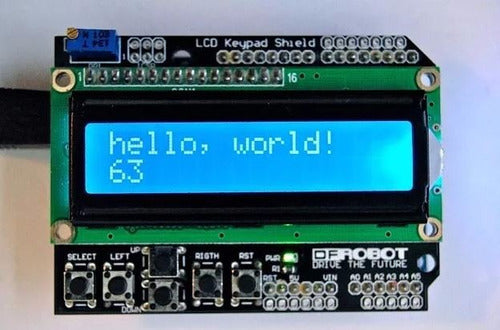

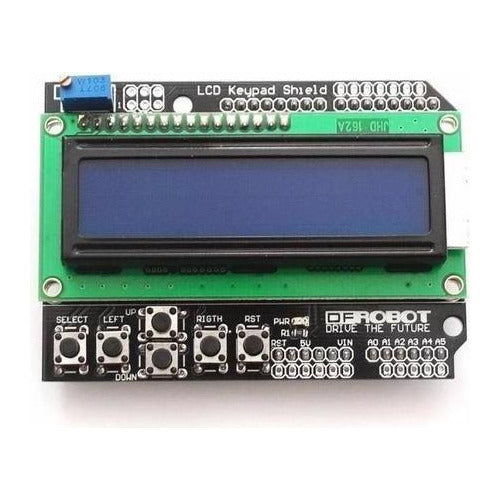

Módulo LCD16X2 con Teclado, compatible y apilable sobre las Tarjetas de Formato Arduino UNO

Características

• • Este Módulo LCD16X2 + Teclado ha sido desarrollado principalmente para:
• • \- Proporcionar una interfaz fácil de utilizar entre el LCD y un Arduino formato Uno.
• • \- Y permitir a los usuarios navegar por menús y hacer selecciones a través de su Teclado.
• • \- Es un Módulo compacto, compatible y apilable sobre las Tarjetas de formato Arduino Uno.
• • \- Alimentación: 5V.
• • La Pantalla:
• • \- Es una Pantalla de Cristal Líquido “LCD” ("Liquid Crystal Display") de bajo consumo de energía.
• • \- Formato de visualización: 16 caracteres alfanuméricos x 2 líneas = 32 Caracteres.
• • \- Tiene retroiluminación.
• • \- Incluye un controlador LCD equivalente al popular estándar industrial HD44780, por lo que se puede usar directamente mediante la biblioteca de Arduino LiquidCrystal.
• • El teclado:
• • \- Dispone de 5 botones: Seleccionar, Arriba, Abajo, Derecha e Izquierda.
• • \- Para una mejor administración de los pines digitales de entrada/salida, la interfaz de teclado utiliza sólo un canal ADC.
• • Descripciones de los pines:
• • Pin Función
• • Analog 0 Button (select, up, right, down and left)
• • Digital 4 DB4
• • Digital 5 DB5
• • Digital 6 DB6
• • Digital 7 DB7
• • Digital 8 RS (Data or Signal Display Selection)
• • Digital 9 Enable
• • Digital 10 Backlit Control
