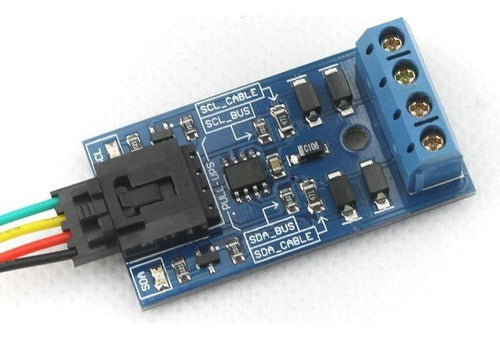

Este módulo permite llevar más lejos las comunicaciones en I2C, y extender la longitud del cableado hasta unos 50 metros de largo / alcance. Funciona con cualquier maestro I2C, esclavo o bus buffer. Además de esta principal ventaja que ofrece, este módulo elimina ruidos que podrían perturbar las comunicaciones.
Incluye como componente principal el NXP P82B715 I2C bus extender.
El módulo dispone de cuatro resistencias de pull-up: dos en el lado unbuffered bus y los otros dos en el lado buffered bus side. Además, incluye dos LEDs para indicar las actividades SCL y SDA en el bus. Ambos LED son controlados por transistores que extraen las corrientes insignificantes de las líneas SCL y SDA

Características

• • Distribución multipuntos de las señales del bus I2C (SCL y SDA), con solamente 2 cables de muy bajo costo.
• • Búfer dual, bidireccional y de ganancia de tensión sin necesidad de control direccional externo
• • Compatible con bus I2C y sus derivados SMBus, PMBus, DDC, etc.
• • Rango de tensión de alimentación 3V a 12V
• • La velocidad del reloj es de al menos 100 kHz y 400 kHz cuando otros retrasos del sistema lo permiten
• • Conector con sus 4 cables incluidos: VCC. GND, SCL, SDA

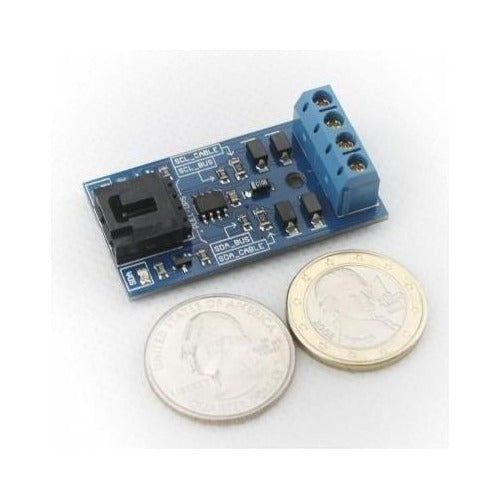

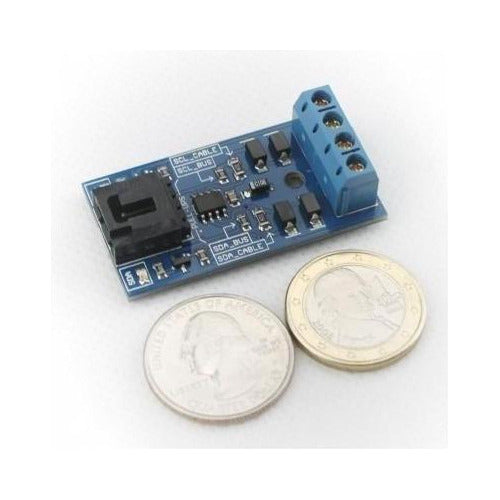

• • Módulo con tamaño muy compacto
• • Incluido en el envió / compra
• • Un módulo Active I2C Bus Extender Module probado
• • Un cable de 30cm de 4 hilos para su conexión (con conector de bloqueo en un extremo, libre en el otro)
• • Documentaciones:
• • Datasheet del Módulo
• • P82B715 Datasheet.
