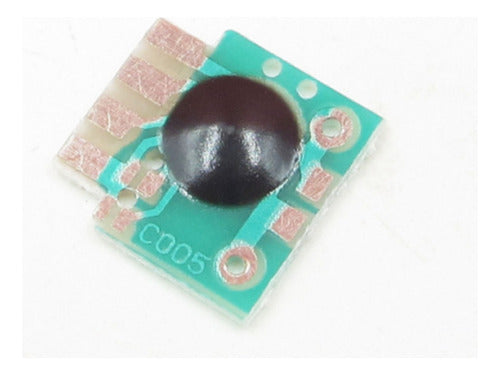

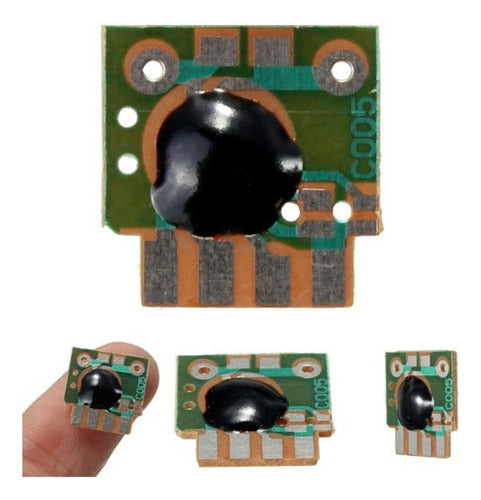

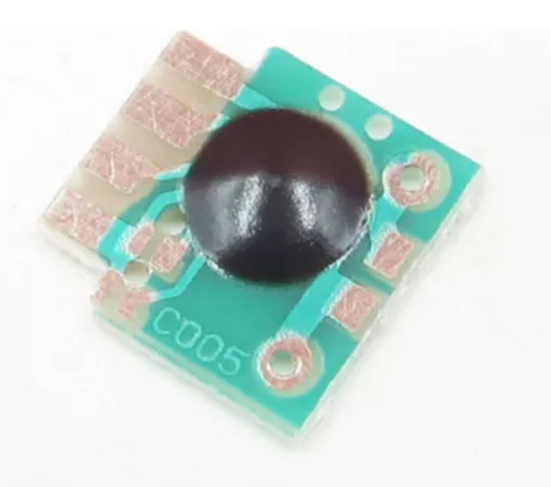

Forma alrededor de 12 mm \* 12 mm, tensión de funcionamiento 2v-5v, el tiempo se puede establecer en un mínimo de 2 segundos como máximo, 1.000 horas.

Características

• • \- El circuito de acuerdo con la reivindicación conectada y establece una buena resistencia de tiempo y voltaje de suministro.
• • \- Antes de que la salida de potencia no activada sea alta.
• • \- Gatillo disparador de "caída" del terminal efectivo inmediatamente
• • después de que el terminal de salida del disparador se apaga al mismo tiempo, inicie el circuito del temporizador.
• • \- Configure el tiempo del temporizador para que se recupere después de que el terminal de salida esté alto, espere al próximo disparador "cayendo".
• • \- El chip no se repite se desencadena, lo que significa que continuar disparando en el período posterior a la salida del chip disparador baja si el disparador no es válido.
• • \- El gatillo del disparador "que cae" se refiere al cambio instantáneo del nivel alto al nivel bajo.
• • \- General se refiere a alto voltaje VCC, bajo significa 0-0.3v o GND, siempre que cumplan con los requisitos de nivel pueden ser.
• • \- El terminal de disparo se puede conectar al interruptor táctil o al puerto IO del microcontrolador o otros circuitos digitales tienen una "caída" puede disparar efectivamente.
• • \- El gatillo puede diseñarse para alimentarse, solo para activar un cortocircuito a tierra, se activa la energía, el tiempo para recuperarse después de la salida a un nivel alto, esperando la próxima Falling edge trigger nuevamente.
• • CARACTERÍSTICAS DE CHIP:
• • \- El uso de tecnología CMOS de baja potencia, sin plomo y respetuoso del medio ambiente.
• • \- Empuje directo puede salida bajo LED (agregue resistencia limitadora de corriente), la salida alta puede empujar el transistor (agregue resistencia limitadora de corriente).
• • \- Tiempo de ajuste de la resistencia disponible, hay 8 \* N (N = 0.1.2.3) veces la selección del tiempo, el tiempo se puede ajustar de 2s a 1000h.
• • \- Temporizador de disparo opcional y temporizador eléctrico de tierra de terminación de disparo.
• • \- Salida en espera alta, disparador de borde descendente, salida posterior al disparo baja, después de la recuperación de retardo alta.
