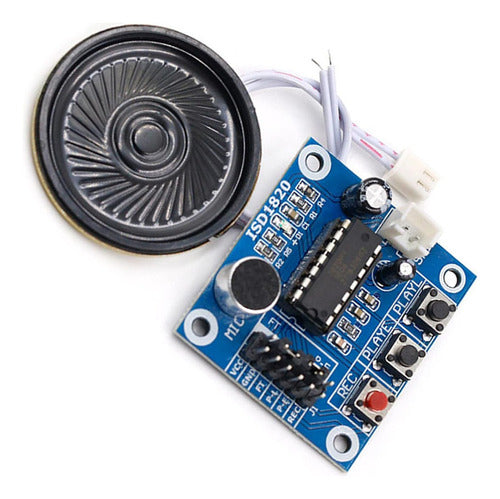

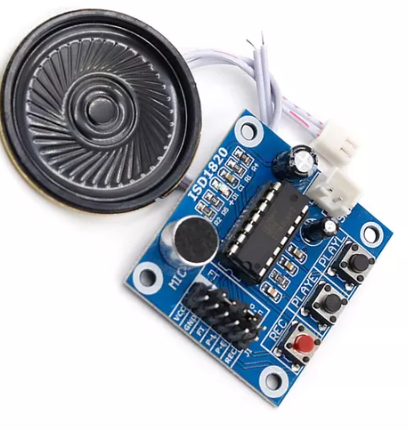

Módulo de grabación ISD1820 con altavoz de 0,5 W board +speaker
ISD1820 es un circuito integrado enfocado para grabar y reproducir audio, este circuito ya viene integrado en una PCB que incorpora todos los periféricos de entrada y salida, como un micrófono, salida de audio, botones de control, pines de alimentación y entrada de señal, así como componentes electrónicos para su optimo funcionamiento.
¿Para qué sirve?
Este módulo permite grabar audio y reproducirlo ya sea manualmente mediante los botones de control o utilizando un microcontrolador ya sea placas de desarrollo de la familia de Arduino, NodeMCU (ESP8266), ESP32, Pic´s, STM32 entre otros. Es ideal para tus proyectos de electrónica donde requieras grabar audio y reproducirlo.

Características

• • Tipo: Módulo grabador de voz y parlante
• • Chip: ISD1820
• • Dimensiones: 42.87mmx 38.55mm x 11.25mm
• • Peso: 22g
• • Voltaje de funcionamiento: 3V a 5V DC
• • Altavoz: 8 Ohm 0.5 W
• • Tiempo de Grabación: 10 segundos (6.4KHz)
• • Se puede controlar mediante un microcontrolador externo o manualmente
• • Compatible con Arduino
• • Color del PCB: Azul
• • Se puede utilizar como módulo de megáfono.
• • Con reproducción en bucle, reproducción jog, función de reproducción única.
• • \- Distancia de grabación: máx. 0,2 m
• • Incluye:
• • Bocina de 8ohms a 0.5W
• • Cable de 2 vías 20cm para conexión de la bocina hacia el módulo
• • INFORMACIÓN ADICIONAL:
• • 10 segundos de grabación de voz
• • Voz natural restaurada de alta calidad
• • Se puede utilizar como módulo de propaganda
• • Con bucle, reproducción de jog, función de reproducción de un paso
• • Control disponible de un solo chip
• • Este módulo puede conducir directamente un altavoz pequeño de 8 ohm 0,5 W

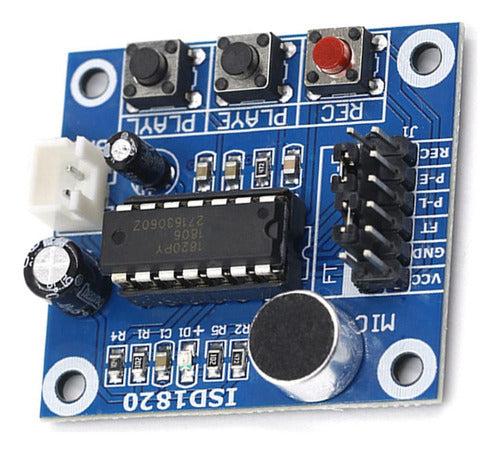

• • FUNCIÓN DE LOS BOTONES:
• • REC - Se deja oprimido este botón para grabar el audio, se encenderá el led indicador y se apagará hasta que se complete la grabación de audio. Por defecto el módulo solo puede guardar audio con duración de 10s.
• • PLAYE - Oprime una sola vez y reproducirá el audio completamente.
• • PLAYL - Dejar oprimido este botón Activado se iniciará el ciclo de reproducción
• • Función de los pines Header´s:
• • FT - Feed Through: este modo permite que el micrófono controle el altavoz directamente.
• • P-E - Señal de entrada para re reproducirá el audio completamente. Puedes mandar la señal desde un microcontrolador.
• • P-L - Señal de entrada para iniciar el ciclo de reproducción. Puedes mandar la señal desde un microcontrolador.

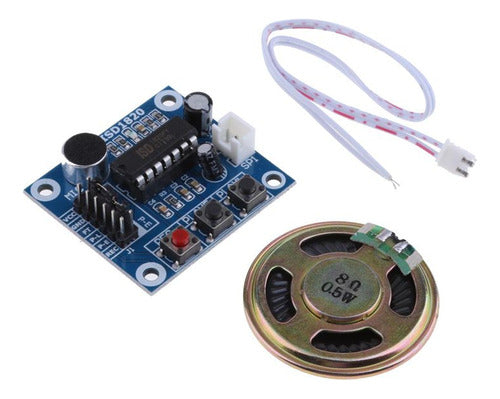

• • CONTENIDO DEL PAQUETE:
• • 1 módulo de voz.
• • 1 altavoz 8R de 0,5 W
• • 1 cable XH2.54.
