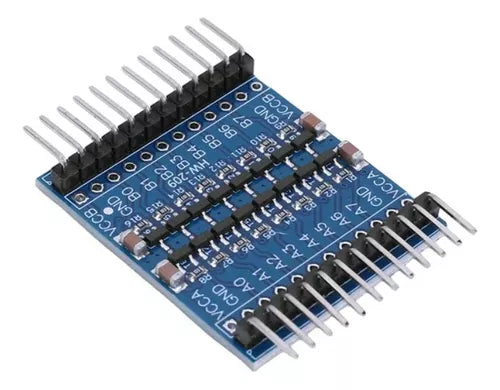

Módulo Conversión Iic Uart Spi Ttl 8 Canales 3,3v-5v
-Transmisión multicanal de alta velocidad: con 8 canales independientes, este convertidor de nivel lógico permite la conversión simultánea de múltiples
-Conversión de nivel lógico: este módulo de conversión de nivel puede convertir sin problemas señales entre diferentes estándares de voltaje (como TTL,...)
-Estabilidad y fácil integración: Construido con un diseño de circuito estable y componentes de alta, este módulo bidireccional de cambio de nivel
-Bajo consumo de energía, amplio rango de voltaje: Diseñado con bajo consumo de energía, este cambiador de nivel lógico ahorra energía y extiende el tiempo
-Conversión bidireccional: el módulo de placa bidireccional admite conversión bidireccional, lo que permite la conversión de nivel en ambas direcciones
DESCRIPCIÓN DEL PRODUCTO:
Dado que el GPIO de Raspberry Pi es de 3,3 V, es inconveniente conectar el sensor normal de 5 V. Por lo tanto, este producto realiza una conversión bidireccional de 8 canales entre lógica de alto voltaje y lógica de bajo voltaje, y realiza una transferencia mutua bidireccional entre Ax y Bx Rango de niveles de conversión: 1,8 V-6 V
INSTRUCCIONES DE USO:
(Inter conversión de 3,3 V, 5 V como ejemplo)

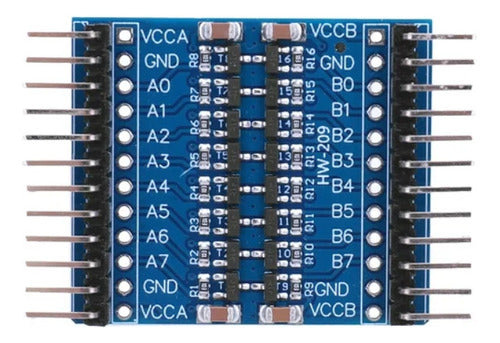

1\. VCCA se conecta a la fuente de alimentación Raspberry Pi de 3,3 V
2\. VCCB se conecta a una fuente de alimentación de 5 V (puede ser una fuente de alimentación externa de 5 V)
3\. GND se conecta al polo negativo de la fuente de alimentación y las dos fuentes de alimentación comparten lo mismo Tierra
4\. Entrada Ax para nivel TTL de Raspberry Pi 3,3 V, Bx emitirá nivel TTL del módulo de sensor de 5 V
5\. Entr
-ada Bx nivel TTL del módulo electrónico de 5 V, Ax emitirá nivel TTL de Raspberry Pi 3,3 V

Especificaciones
