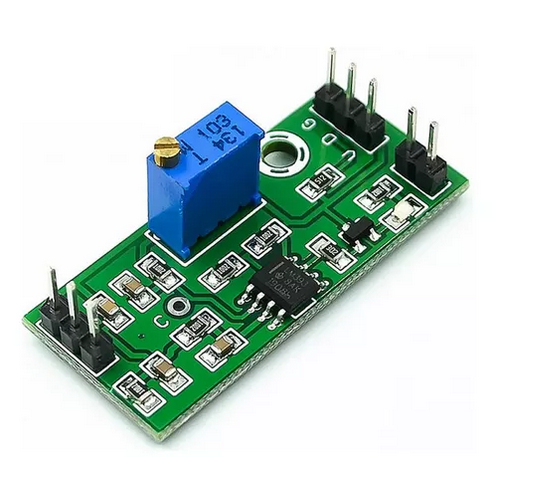

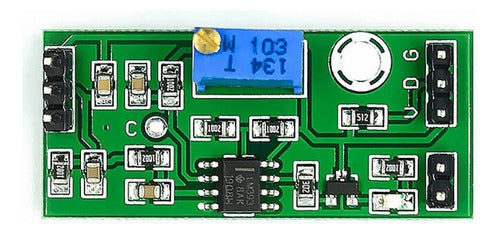

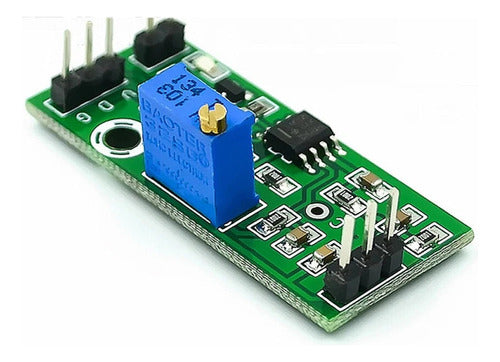

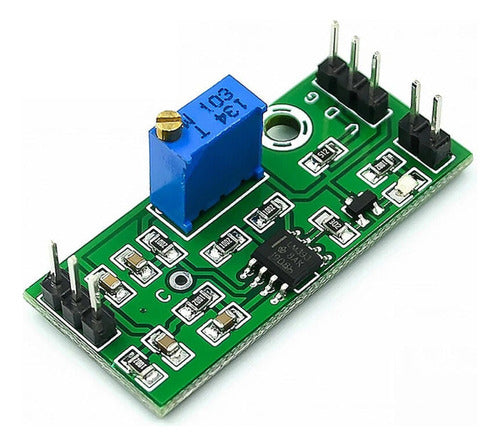

El módulo comparador de suministro único universal LM393 permite la sintonización lineal de voltaje de precisión. Puede lograr una salida de canales duales de alto y bajo nivel y carga impulsada. Es conveniente para la adquisición de front-end y la adquisición de conmutación de un solo chip. Puede ser aplicado para sensores como el sensor de temperatura termosensible NTC, el sensor fotosensible y el sensor de vibración.
Método de uso: Genere voltaje de referencia mediante el potenciómetro de ajuste de voltaje de referencia. Compara el voltaje generado por el sensor y divide la resistencia con el voltaje de referencia.
CARACTERÍSTICAS
-Voltaje de entrada: 4,5-28V
-Diámetro del orificio: aprox. 3,2mm
-Chip comparador: LM393
-G: Alimentación a tierra/Negativo
-D: Salida alta/Baja
-V: Salida positiva: Carga de entrada positiva: puerto de voltaje de entrada
-Color: verde
-Material: PCB
-Tamaño: 39,5x17mm
-Peso: 4 gr
-El sensor de módulo puede conectar muchos sensores, tales como: sensor resistivo: sensor de temperatura tipo termistor NTC, sensor fotosensible, sensor de vibración, ¡etc.!
MODO DE EMPLEO:
Ajusta el voltaje de referencia para ajustar el potenciómetro para generar el voltaje de referencia. El voltaje generado por el sensor y el divisor de voltaje se compara con el voltaje de referencia para lograr la salida de los resultados de comparación de alto y bajo nivel.
NOTA:
El rango efectivo de la tensión umbral es 0- (voltaje de alimentación menos 1V). Por ejemplo, la fuente de alimentación de 5 V, el valor efectivo del voltaje de umbral de referencia es de 0 a 4 V, y la salida de comparación se puede realizar.
Si el voltaje de umbral es superior a 4 V en el caso de una fuente de alimentación de 5 V, entonces la salida siempre permanecerá en un nivel bajo igual a ninguna salida.
CONTENIDO DEL PAQUETE:
1 módulo comparador de voltaje LM393.
