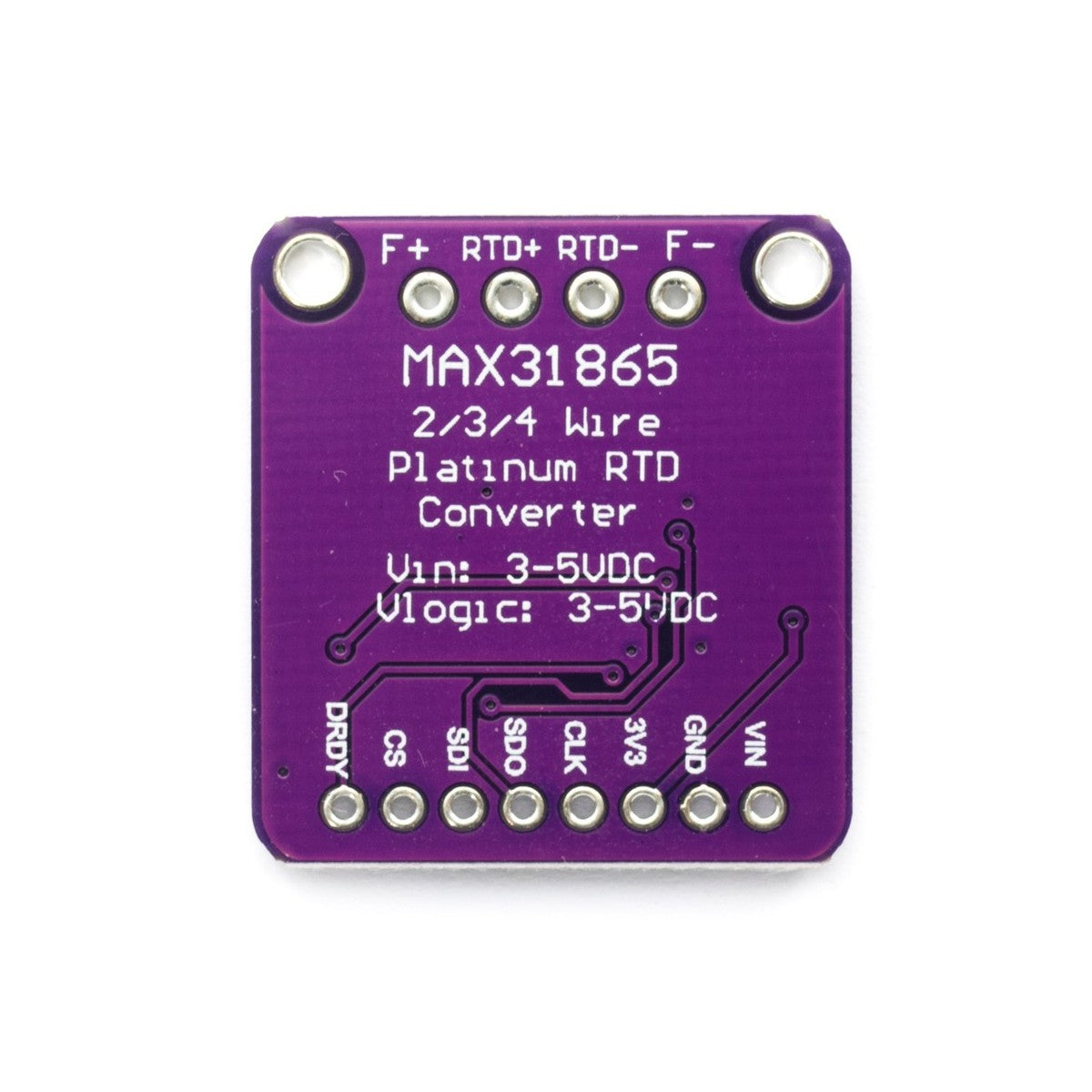

El Módulo transmisor MAX31865 permite sencillamente incrementar la precisión y la confiabilidad en las mediciones de temperatura, aprovechando y augmentando la estabilidad y exactitud de los sensores Tipos RTD PT100 y PT1000

**UNAS INTRODUCCIONES A LOS SENSORES RTD PT100 Y PT100** (para mejor entender el Módulo MAX31865):
\- Los sensores RTD tipo PT100 y PT1000, son del tipo de resistencia RTD (Resistance Temperature Detectors) de platino, los cuales tenemos disponibles en otras de nuestras publicaciones, en 2 o 3 o 4 hilos
\- PT = Platino Temperatura
\- Son sensores de temperatura que contienen una resistencia de platino, cuyo valor cambia con la temperatura (son básicamente termistores de alta calidades). En este sensor, la resistencia es una pequeña tira de platino con una resistencia de 100 o 1000 ohmios a 0 °C, de ahí el nombre PT100/PT1000
\- En comparación con la mayoría de los termistores NTC,PTC, y otros, el tipo PT es mucho más estable y preciso
\- Sin embargo, para aún obtener un mayor precisión y exactitud, se recomienda utilizar este Módulo amplificador MAX31865 para detectar / leer bajas variaciones de resistencia o sea tener mayor precisión de la medición de temperatura
\- Mejor aún, ofrece permitir ajustar y compense automáticamente la resistencia de los cables de conexión (que influyen y afectan en la medición), utilizando sensores PT100 o PT1000 de 3 o 4 hilos (disponibles en otras de nuestras publicaciones)
\- Ver en nuestras publicaciones para los sensores RTD platino PT100, PT1000 de 2 o 3 o 4 hilos, los detalles para usarlos con el Módulo MAX31865
**CONFIGURACIÓN PARA OPERAR SENSORES PT100 O PT1000 DE 2 0 3 0 4 HILOS:**
Se puede configurar el Módulo MAX31865 para trabajar con sensores PT100 o PT1000 de 2, 3 o 4 hilos:
\- De forma predeterminada, el Módulo MAX31865 esta preconfigurado para sensores de 4 hilos (tiene los pads 2 y 4 soldados para hacer puente). Pero se puede configurar para 2 o 3 cables muy fácilmente
\- Para usar sensores de 3 hilos se debe hacer las siguientes modificaciones: hacer un puente / soldar los pads etiquetados como "2/3 Wire", y cortar el puente entre los pads "24" y finalmente soldar el pad central con el pad "3".
\- Para usar sensores de 2 hilos se debe soldar los pads etiquetados como "2/3 Wire" y "2 Wire"
\- Si bien estas configuraciones son muy sencillas, se debe recordar que no permite la compensación por la resistencia en el cable del sensor. Para compensar este efecto, debemos calibrar los valores de temperatura obtenidos, o mejor: ajustar / cambiar la resistencia de referencia como indicado en el siguiente capitulo
**AJUSTE DE LA RESISTENCIA DE REFERENCIA (diferente para PT10 y PT1000):**
\- El Módulo MAX31865 está configurado por defecto para sensores PT100, para el cual, incluye un Resistencia de Referencia de 430 Ohms.
\- Para trabajar con sensores PT1000 debemos cambiar la resistencia de 430 Ohm por una de 4300 Ohms.
**ALIMENTACIÓN:**
El Módulo MAX31865 opera en 3,3Vdc, Incluye un regulador a 3,3Vdc que permite alimentarlo de 3,3 a 5Vdc (Pin VIN)
**SPECIFICACIONES:**
\- Chip principal: MAX31865
\- Voltaje de alimentación (VCC): 3.3 a 5 VDC
\- Voltaje de operación: 3.3VDC
\- Resolución ADC: 15 bits con una resolución de temperatura nominal de 0,03125 "C
\- Precisión: 0.5 Grado C (o 0,05% de la escala completa en cualquier condición de trabajo)
\- Tiempo de conversión: 21ms (máx.)
\- Interfaz: SPI
\- Posee 2 agujeros para su montaje
\- Dimensiones: 28.0 X 25.3 X3.0 mm
\- Peso: 3Gr
**CONFIGURACION:**

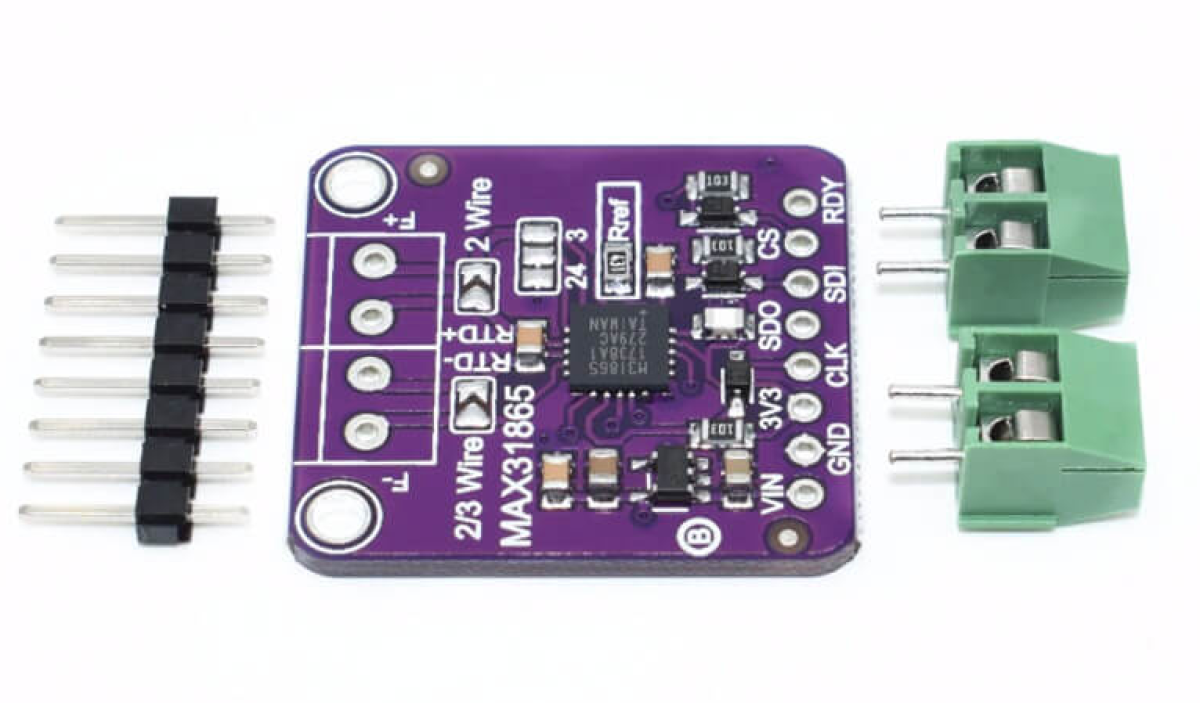

Para Sensores de 2, 3 o 4 hilos (ver foto):
\- PT100 PT1000 de 4 hilos: configuración de fábrica, no se debe realizar ninguna modificación en el módulo.
\- PT100 PT1000 de 3 hilos: soldar los "pads" etiquetados como "2/3 Wire", cortar el puente entre los pads "24" y soldar el pad central con el pad "3".
\- PT100PT1000 de 2 hilos: soldar los pads etiquetados como "2/3 Wire" y "2 Wire".

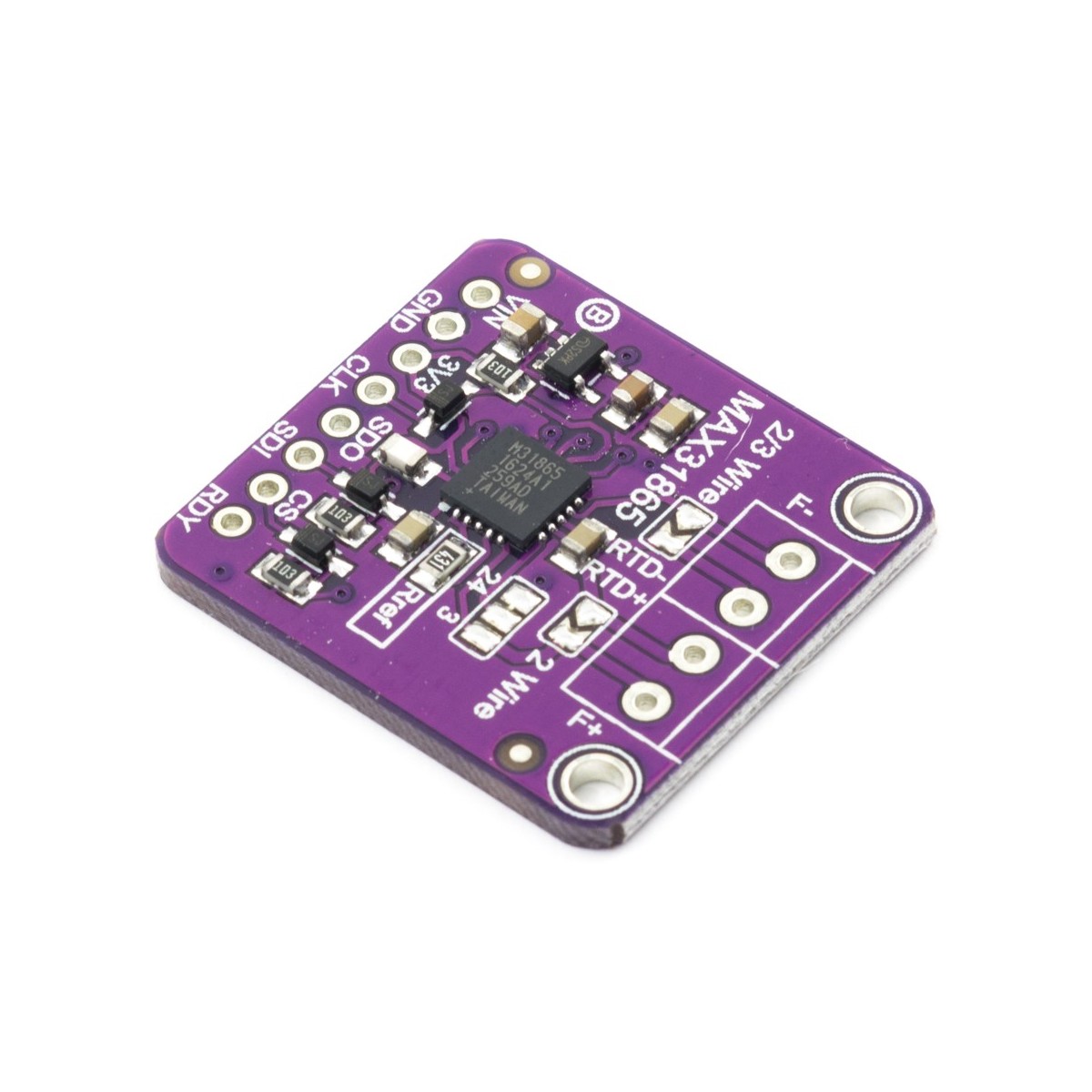

Resistencia de referencia para PT100 o PT1000 (ver foto):
\- PT100: configuración de fábrica con resistencia de 430 Ohms, no se debe realizar ninguna modificación en el módulo
\- PT1000: cambiar la resistencia de 430 Ohms con una de 4300 Ohms
**DOCUMENTOS:**
\- Datasehet MAX31865:
\- Librería MAX31865 Adafruit para Arduino:
\- Librería para convertir Ohms a Celsius: https://github.com/drhaney/pt100rtd
\- Tutorial como conectar PT100 PT1000 a MAX31865: https://www.hackster.io/tungbuivn/how-to-correctly-use-max31865-board-with-pt100-or-pt1000-493286
\- T utorial Adafruit: Amplificador MAX31865 con sensores temperatura RTD PT100 PT1000 con 2 o 3 o 4 hilos:
\- Video Tutorial: https://youtu.be/bp6SjK-UftM
**CÓDIGO DE PRUEBA EN EL I.D.E. DE ARDUINO:**
Este es un código sencillo, pero te puedes dar una idea de como funciona o como debe ser el código para poder realizar un proyecto más grande.
//////////Datos de configuración MAX31865
#include
// Protocolo SPI: CS, DI, DO, CLK
Adafruit\_MAX31865 thermo = Adafruit\_MAX31865(5, 2, 3, 4);
/////////////Variables Sensor de temperatura
#define RREF     430.0 //definida por max
#define RNOMINAL 100.0 //definida por max
void setup() {
Serial.begin(115200); // Definir baudrate
Serial.println("Prueba MAX y PT100");
thermo.begin(MAX31865\_2WIRE); // Definir la cantidad de cables 2Wire o 3Wire o 4Wire
}
void loop (){
Serial.print("Temperatura");
Serial.println(Leer\_temperatura());
delay(1000);
}
////Lectura de sensor
float Leer\_temperatura (){
uint16\_t rtd = thermo.readRTD();
float ratio = rtd;
ratio /= 32768;
return (thermo.temperature(RNOMINAL, RREF));
}
