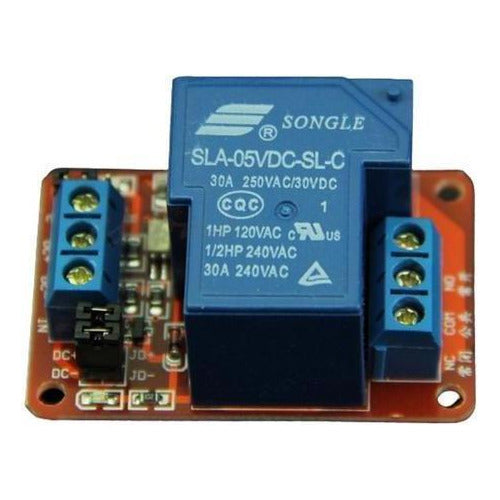

Módulo de relé 30A, normalmente carga máxima de la interfaz abierta: AC 250V / 30A, DV 30V / 30A. Aislamiento de acoplamiento óptico, la capacidad de conducción es un rendimiento fuerte y estable, la corriente de activación es de 5 mA.

Características

• • \- El puente se puede configurar de alto nivel o de nivel bajo por el saltador.
• • \- Luz indicadora de encendido (verde), luz indicadora de estado del relé (roja).
• • \- Tamaño del módulo: 50 mm 33 mm 24 mm.
• • \- Parámetros técnicos:
• • \- Versión de voltaje: 12V.
• • \- La corriente estática: 5mA.
• • \- Corriente de trabajo: 80mA.
• • \- Corriente de disparo: 2-4mA.
• • \- Especificaciones de la interfaz del módulo:
• • DC +: polo positivo de la fuente de alimentación de CC
• • DC-: polo negativo de la fuente de alimentación de CC
• • IN: señal de activación pin
• • JD +: voltaje de control de relé positivo
• • JD-: voltaje de control de relé negativo
• • DC + y JD + en cortocircuito con la tapa del puente, DC- y JD- cortocircuitados con la tapa del puente, es el mismo voltaje entre la terminal del disparador y el terminal de control del relé
• • \- Selección de modo de disparo de alto y bajo nivel.
• • \- Conexión de puente y pin L, pin IN es puente de disparo de nivel bajo y conexión de pin H, pin IN es disparador de nivel alto.
• • \- Pin normalmente cerrado (NC): relé pin normalmente cerrado.
• • \- Pin común (COM): pin común de relé.
• • \- Pin normalmente abierto (NO): pin de relé nor.malmente abierto.
