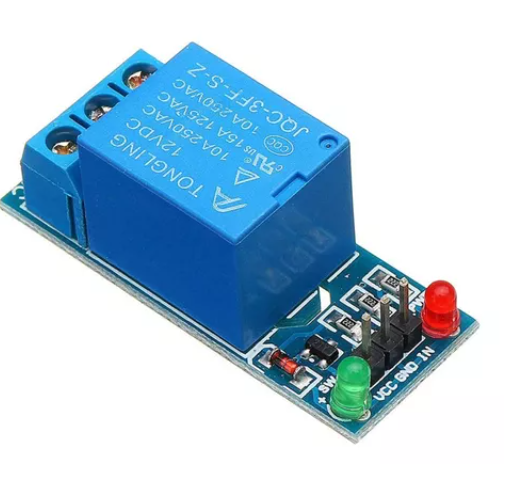

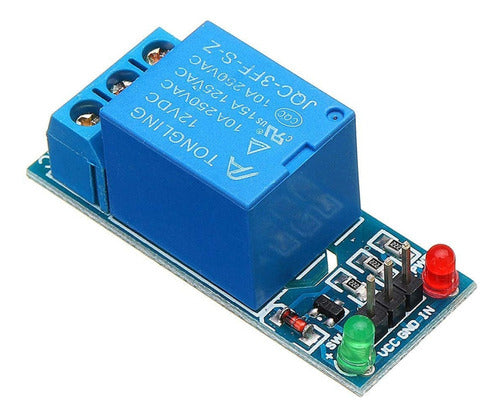

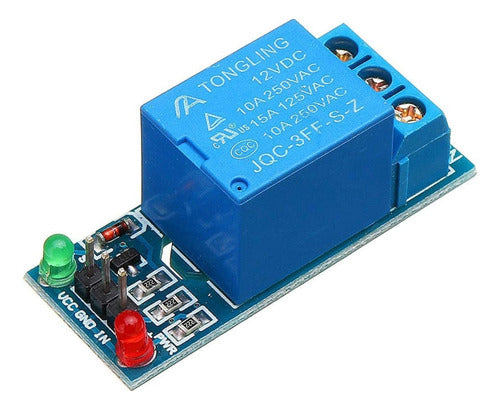

Este módulo te permite agregar fácilmente una salida de relé a tus proyectos con Arduino, Raspberry o microcontrolador o …
IMPORTANTE: este relé es "Low Level Trigger", lo que significa que acepta disparar con nivel bajo de voltaje

Características

• • Alimentación: 12 V
• • Consumo con relé desactivado: 3mA-5mA
• • Consumo con relé activado: 190 mA
• • Voltaje de disparo de bajo nivel: 0 a 1.5 V
• • Equipado con un relé de alta impedancia de hasta (limite):
• • o 10Amp hasta 250Vac o 30Vdc
• • o 15Amp hasta 125Vac o 28Vdc
• • Incluye dos LEDs:
• • o Rojo prendido si el Módulo está conectado
• • o Verde prendido si el Relé esta activado
• • Dimensiones: 43 x 17.5 x 17mm
• • Peso: 13Gr.

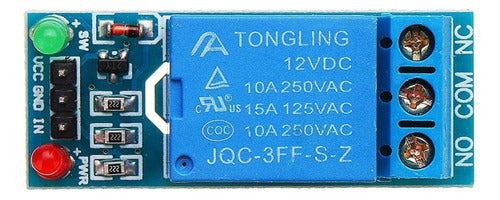

• • CONEXIONES:
• • Por el lado de control, el Módulo tiene tres pines para conexiones:
• • o VCC que corresponde al positivo de la alimentación 3.75 a 6 V
• • o GND que corresponde al negativo de la alimentación
• • o IN para recibir la señal para la activación del Relé
• • Por el lado potencia para pasar un cable / una fase del equipo eléctrico a controlar, el Módulo tiene 3 conexiones posibles:
• • o Al centro la llegada de una fase de la corriente
• • o De un lado sale la corriente si el Relé no está activado (alternativa 1)
• • o Del otro lado sale la corriente si el Relé está activado (alternativa 2)
• • APLICACIONES:
• • Electrónica, industrial, electricidad, instrumentación y control, potencia.
