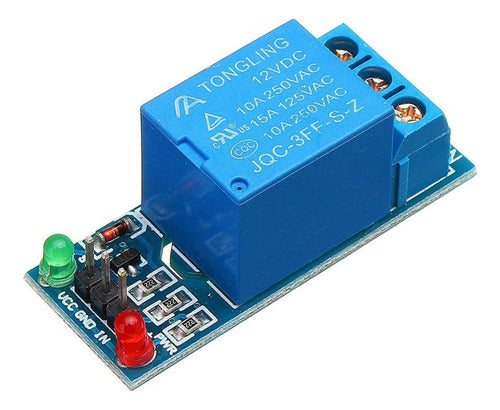

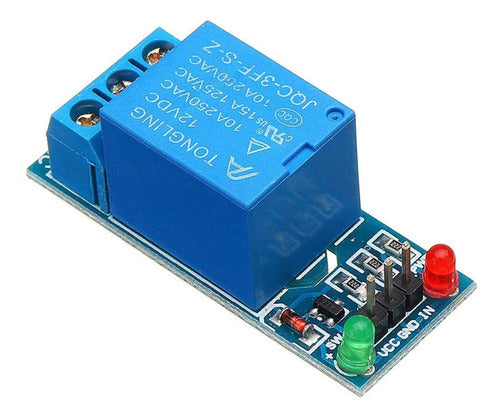

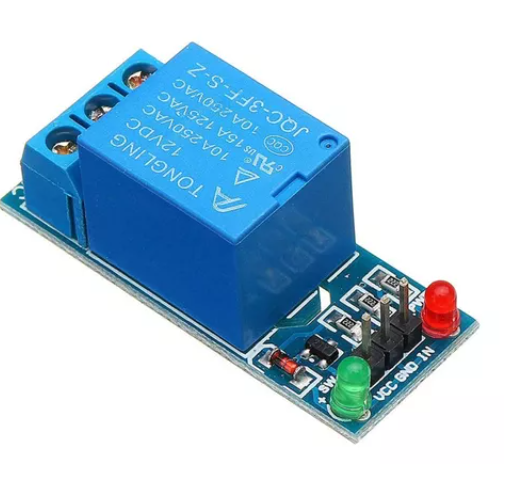

Características

• ⚙️ Alimentación: 12 V
• ⚙️ Consumo con relé desactivado: 3mA-5mA
• ⚙️ Consumo con relé activado: 190 mA
• ⚙️ Voltaje de disparo de bajo nivel: 0 a 1.5 V
• ⚙️ Equipado con un relé de alta impedancia de hasta (limite):
• ⚙️ o 10Amp hasta 250Vac o 30Vdc
• ⚙️ o 15Amp hasta 125Vac o 28Vdc
• ⚙️ Incluye dos LEDs:
• ⚙️ o Rojo prendido si el Módulo está conectado
• ⚙️ o Verde prendido si el Relé esta activado
• ⚙️ Dimensiones: 43 x 17.5 x 17mm
• ⚙️ Peso: 13Gr.CONEXIONES:

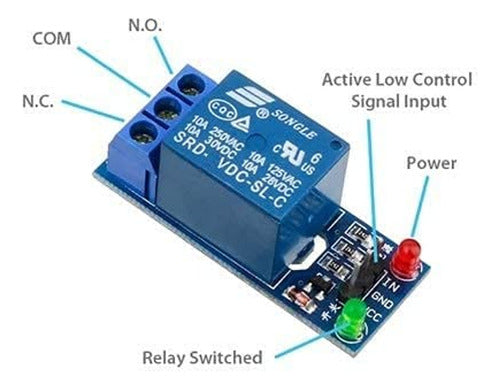

• ⚙️ Por el lado de control, el Módulo tiene tres pines para conexiones:
• ⚙️ o VCC que corresponde al positivo de la alimentación 3.75 a 6 V
• ⚙️ o GND que corresponde al negativo de la alimentación
• ⚙️ o IN para recibir la señal para la activación del Relé

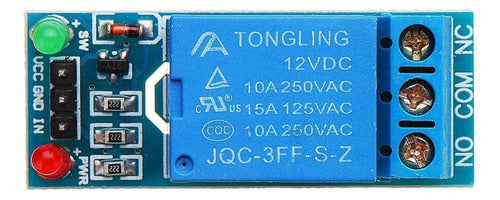

• ⚙️ Por el lado potencia para pasar un cable / una fase del equipo eléctrico a controlar, el Módulo tiene 3 conexiones posibles:
• ⚙️ o Al centro la llegada de una fase de la corriente
• ⚙️ o De un lado sale la corriente si el Relé no está activado (alternativa 1)
• ⚙️ o Del otro lado sale la corriente si el Relé está activado (alternativa 2)APLICACIONES:
• ⚙️ Electrónica, industrial, electricidad, instrumentación y control, potencia.
