Este sensor reacciona en presencia de un campo magnético, permite detectar y medir campos magnéticos, muy útil en proyectos de electrónica, robótica y automatización por sus aplicaciones como sensor no invasivo, contador de ciclos entre otros.
Es compatible con Tarjetas electrónicas populares como Arduino, Raspberry Pi, Esp8266, …..

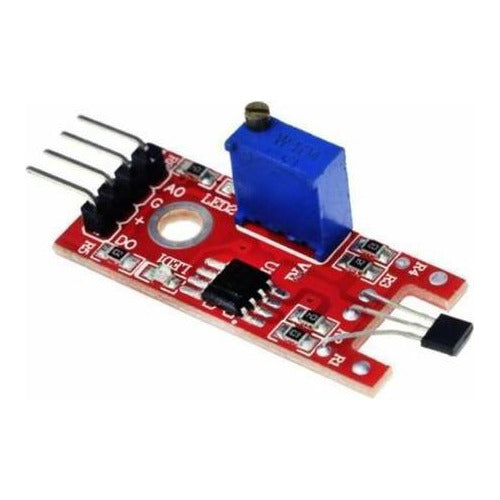

El módulo KY-024 cuenta con un sensor de efecto Hall 3144, un comparador diferencial dual LM393, un potenciómetro, un LED indicador de tensión de alimentación y otro LED indicador de estado.
Posee 2 tipos de salida:
Una digital que actúa como un interruptor que se encenderá o apagará por ejemplo cuando un imán esté cerca. Puede ser utilizada como interruptor, contabilizador o simplemente como señal on/off, la cual se ajusta mediante el uso del potenciómetro integrado en la tarjeta,
Otra analógica que permite medir puede medir la polaridad y la fuerza relativa del campo magnético.

Características

• • Tensión de Operación: 5VDC (limites 2.7V a 6.5V)
• • Modelo: KY-024
• • Sensor Hall: 3144
• • Comparador: LM393
• • Posee un orificio de instalación para facilitar su montaje
• • Incorpora LED Indicador de alimentación y LED Indicador de salida digital
• • Doble Salida: Digital On/Off y Análoga 0-5VDC
• • Sensibilidad: 1.0 mV/G min., 1.4 mV/G typ., 1.75 mV/G max.
• • Conexión de 4 Pines: DO, +, G, AO
• • Dimensiones de la tarjeta: 35 x 15mm
• • EJEMPLO DE PROYECTO CON EL SENSOR KY-024 EN ARDUINO (Ver Fotos):
• • Este programa Arduino permite leer los valores de las interfaces digitales y analógicas del sensor KY-024.
• • La interfaz digital encenderá el LED del Arduino cuando se detecte un campo magnético.
• • La interfaz analógica comienza con el valor inicial determinado por el voltaje de entrada y del potenciómetro, este valor aumentará o disminuirá dependiendo de la intensidad y de la polaridad del campo magnético.
