Probador de Transistores / Probador de Componentes, transistores, diodos, fet, mosfet, resistores, inductores, capacitores, pwm, esr, frecuencia, cristales, resonadores cerámicos, voltaje, diodos zener ...

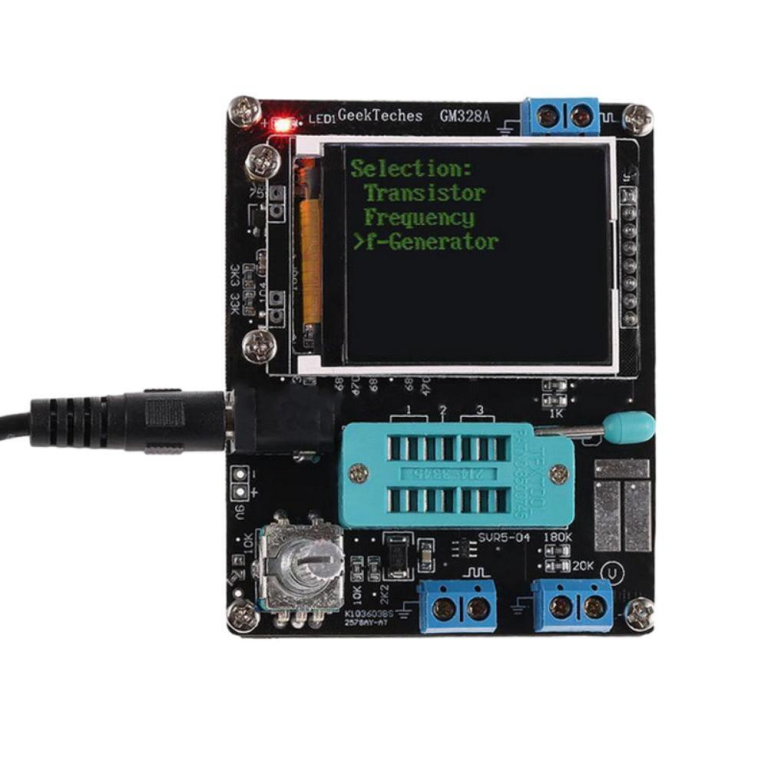

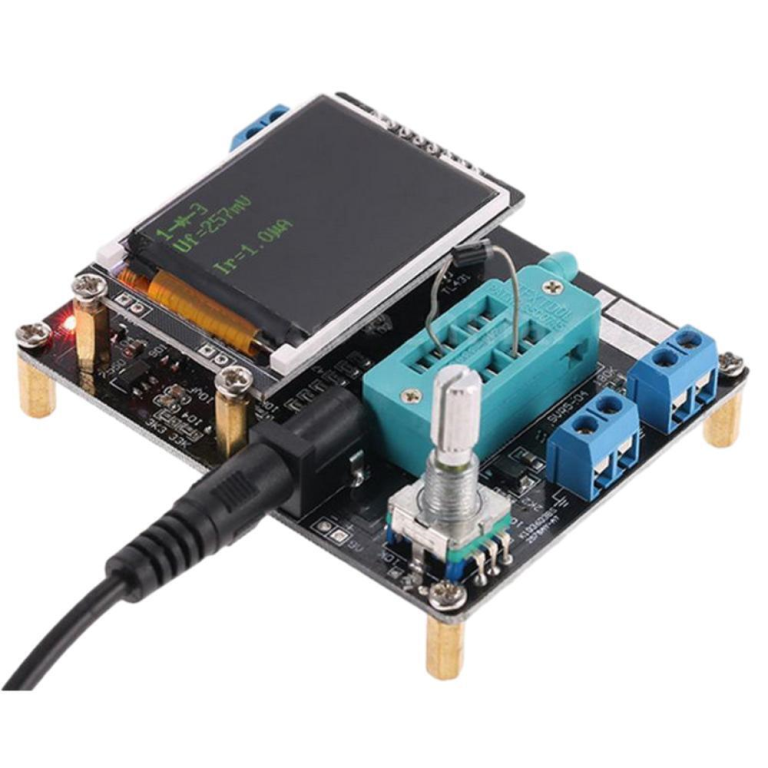

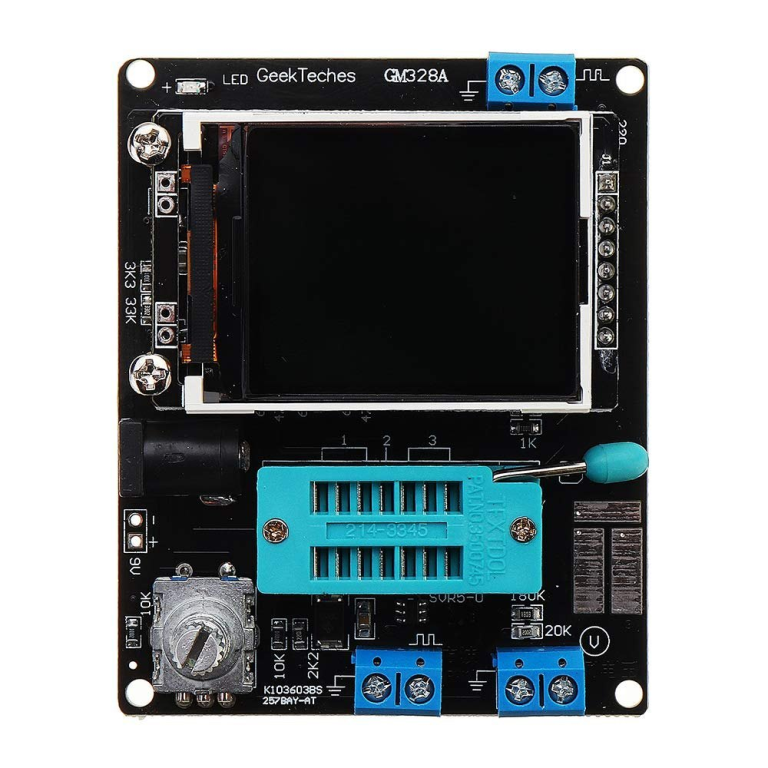

El probador de transistores GM328 es un identificador y analizador automático de componentes electrónicos, con el cual pueden medirse varios parámetros electrónicos de componentes básicos y permite evaluar el estado de funcionamiento de los componentes
Ojo: ¡conectar + y - correctamente para evitar daños!
PUEDE MEDIR:
\- Transistores bipolares (BJT) de silicio y germanio
\- FET y MOSFET (con sus diodos de protección)
\- Transistores IGBT
\- Transistores PUT (Programable Unijunction Transistor)
\- Transistores UJT (UniJunction Transistor)
\- Transistores foto-sensitivos
\- Transistores Darlington
\- Tiristores de pequeña potencia
\- Triacs de pequeña potencia
\- Diodos, simples y dobles, de silicio y germanio
\- Diodos LED, simples y dobles
\- Diodos foto-sensitivos
\- Puente rectificador
\- Resistencias, incluyendo potenciómetros
\- Capacidad
\- ESR de capacitores
\- Voltaje de pérdida en capacitores, que es proporcional a la corriente de fugas
\- Inductancias, bobinas
\- Medidor de frecuencias
\- Medidor de cuarzos y resonadores
\- Medidor de voltaje hasta 50V DC (para chequear diodos zener con alimentación exterior) \*
Otras funciones:
\- Generador de PWM (modulación por ancho de pulsos)
\- Generador de frecuencias
Este probador de transistores es una versión modificada del popular "Transistor Tester" basado en el original alemán Karl-Heinz Kuebbeler. que a su vez se basó en el original de Markus Frejek.

Características

• • De un lote a otro, puede presentarse variaciones menores que no cambian las características electrónicas y funcionamiento del Probador, como color de la platina, distribución de componentes,
• • Voltaje para su alimentación: 9V
• • Amperaje: 100mA
• • Temperatura mínima para su buen funcionamiento 1 °C
• • Temperatura máxima para su buen funcionamiento 40 °C
• • Procesador ATmega 368 en base DIP28 para cambiar fácilmente
• • Reloj del procesador: 16 MHz (para mejor precisión y velocidad)
• • Tolerancia de las resistencias de medición: 0,1 %
• • Versión del software: 1.13K
• • Pantalla gráfica 12864 con 128x64 píxeles
• • Función de autocomprobación y calibración automática
• • Funcionamiento con un solo botón integrado en un codificador rotativo de impulsos (rotary pulse encoder)
• • Desconexión automática de alimentación
• • Rango de resistencia: desde 0,01 Ohm hasta más de 50 MOhm
• • Rango de inductancia: desde 10 uH hasta 20 H
• • Rango de capacidad: desde 2 pF hasta 100.000uF Codificador de impulsos
• • Rango de ESR: desde 0,01 Ohm hasta 100 Ohm en circuito
• • ¡Descargue siempre el capacitor antes de conectarlo al probador!
• • Rango del generador de frecuencia: desde 1 Hz hasta 2 MHz (5V, onda cuadrada)
• • Rango del medidor de frecuencia: desde 1 Hz hasta 25 KHz
• • Rango de PWM: desde 1 % hasta 100 %
• • Rango para medir cuarzos (cristal) < 16 MHz
• • Rango para medir voltaje 0 - 50 V DC (¡con polarización correcta!)
• • Fuente de alimentación: 9V con fuente de poder desde 9V DC
• • CONTENIDO DEL KIT:
• • El probador de transistores GM328

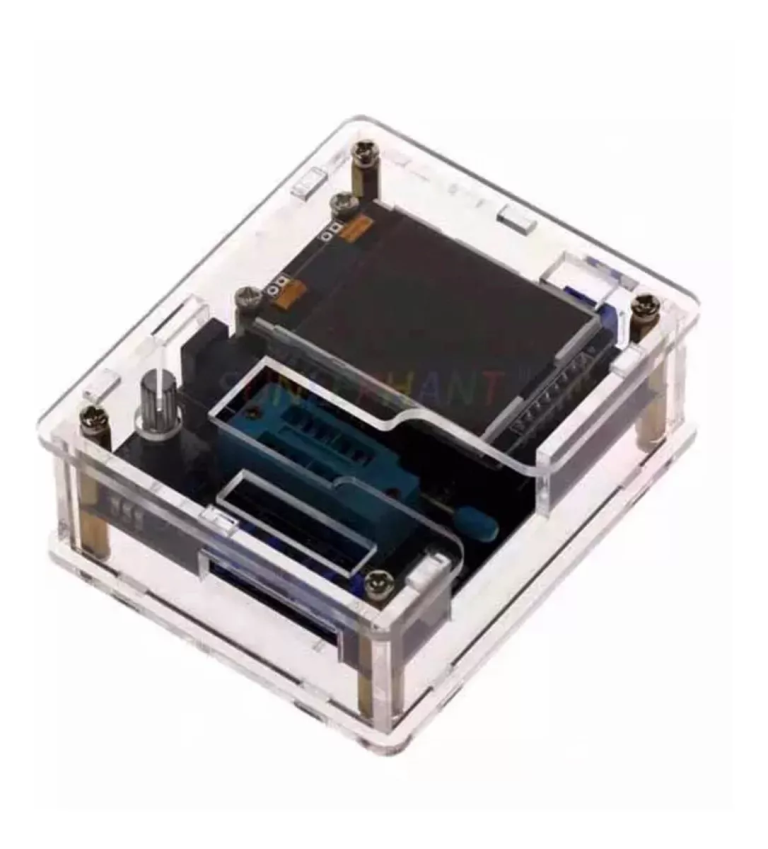

• • Case acrílico con sus tornillos, bases y tuercas
• • Cargador de 9v – 1A (In: 100-240v)
• • Si deseas puedes pedirnos el Manual en inglés de 4 páginas (PDF)
• • DOCUMENTACIONES ADICIONALES DISPONIBLES:
• • Tutorial YouTube, completo Probador componentes electrónicos GM328 en ingles 1hora 5mn
• • Tutorial Youtube Tester GM328 explicaciones muy detalladas de su esquema / tarjeta 8mn
• • -Recuerda pedirlos al momento de concretar la compra.
