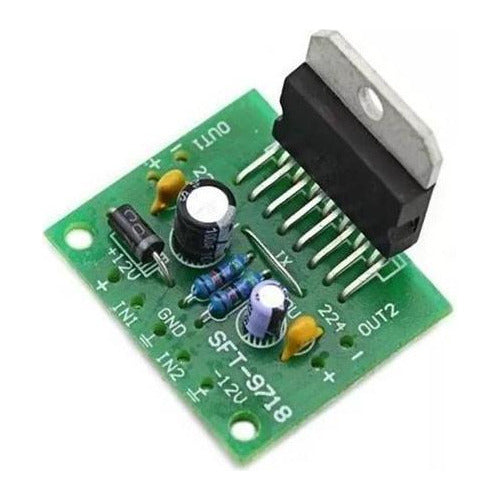

Kit para montar un módulo amplificador de audio con el integrado TDA7297 de 30 watts RMS de dos canales

Características

• • 100% Nuevo y de alta calidad
• • Fácil de montar / soldar
• • Potencia de 15 W + 15W RMS
• • Para altavoces de 4-16 Ohm (8 Ohm recomendado) y 10 W - 50W RMS. Y hasta 300 w pico
• • Voltaje de funcionamiento / alimentación: 9v – 15v (12v recomendado)
• • ¡IMPORTANTE!
• • Antes de conectar a la corriente verifica que las pistas del circuito estén bien soldadas con el fin de evitar cortocircuito.
• • Se recomienda colocar un disipador de calor al integrado para aumentar la vida útil de este.

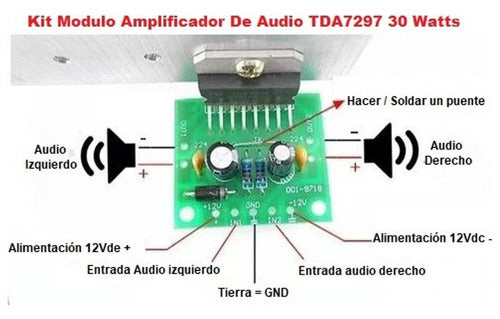

• • No olvides colocar y soldar un puente en la placa donde dice JX (ver foto)
• • Verifica que en los pines del integrado no existan en contacto entre ellos.
• • ¿el disipador se calienta demasiado? Es normal que el disipador se caliente, pero si notas un exceso de temperatura mayor a 70ºC utiliza un disipador más grande o cambia la impedancia de las bocinas por unas de 8Ohm.
• • EL KIT INCLUYE:

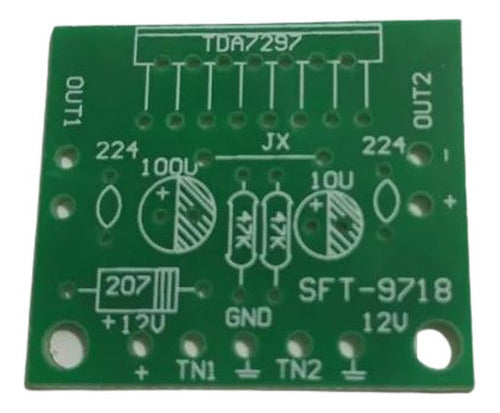

• • 1 x placa de circuito 30mm x 34mm.
• • 1 x integrado ST TDA7297.
• • 2 x resistencia 47KOhm.
• • 1 x condensador 10uf 50v.
• • 1 x condensador 100uf 25v.
• • 2 x condensador 0.22uf.
• • 1 x diodo RL207.
