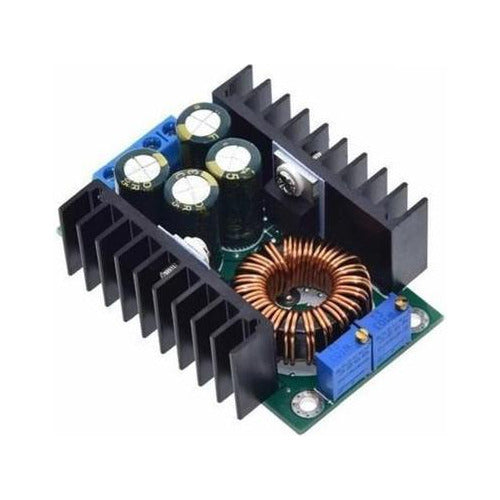

Convertidor DC-DC XL4016 Buck Reductor 9A 300W 2 potenciómetros
Características
- • Este módulo de potencia se encarga de entregar un nivel de tensión a la salida inferior al nivel de tensión que se presenta a la entrada, funcionamiento típico de un reductor de voltaje, más conocido como Tipo “Buck”, posee un bajo nivel de tensión de rizado. Éste conversor se caracteriza por su nivel de potencia a la salida de 300W con un elevado valor de corriente de 9Amp.
- • Cuando se maneja un nivel de corriente muy alto, el disipador puede llegar a presentar calentamiento, por lo que se recomienda no llevar el conversor a este punto. Ésta Modulo suele ser usada para el abastecimiento de baterías, transformadores de potencia, fuentes de alimentación regulables.
Especificaciones
No aislado
Tensión de entrada: DC 5-40 V
Tensión de salida: DC 1.2-35 V continuamente ajustable.
Corriente De Salida: 9A (Cuando el disipador alcanza más de 65°C se debe agregar ventilador)
Rango de corriente Constante: 0.2-9A (ajustable)
Tensión mínima: 1.2 V
Potencia De Salida: potencia Máxima es de 300 W (No recomendable operar de manera continua a potencia máxima)
Eficiencia de conversión: hasta aproximadamente 95%
Frecuencia de operación: 300 KHZ
Ondulación de la salida: 20 M de ancho de banda
Protección contra cortocircuito de salida: Sí, corriente constante
Protección de inversión de polaridad: Ninguno
Regulación de carga: ± 1% (constante)
Regulación de voltaje: ± 1%
OPERACIÓN:
Dirección de ajuste del potenciómetro: a la derecha (aumento), izquierda (disminución)
El potenciómetro (CV) cercano a la tensión de entrada se utiliza para regular el voltaje, el potenciómetro (CC) cercano a la tensión de salida se utiliza para regular la corriente (CC)
Temperatura de funcionamiento: grado Industrial (-40 ° C a + 85 ° C) (por favor, tenga en cuenta que para alta temperatura se recomienda uso de ventilador).
Indicador: led bicolor indicador, luz indicadora de carga es de color rojo, la luz verde significa completamente cargada (Sin carga es de color verde) (Función de cargador)

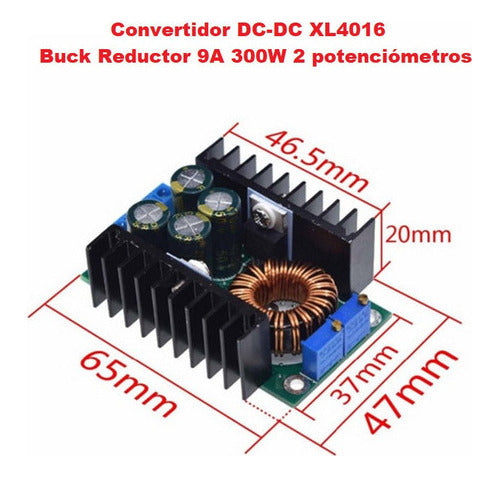

Tamaño (aproximado): 65 x 47 x 22mm (L x W x H)
Precisión de corriente constante y la temperatura: En la prueba real, el módulo de temperatura de 25 grados a 60 grados, el cambio del valor de corriente constante es inferior al 5% (5A valor de corriente constante).
