Una celda de carga es un transductor que de convertir una corriente en función de la fuerza / peso a medir, esto la hace a través uno o más galgas internas que posee, configuradas en un puente Wheatstone. La celda es ideal para poder medir variaciones sobre presión en una superficie o como simple transductor para medir un peso de algún elemento en contacto con el dispositivo.

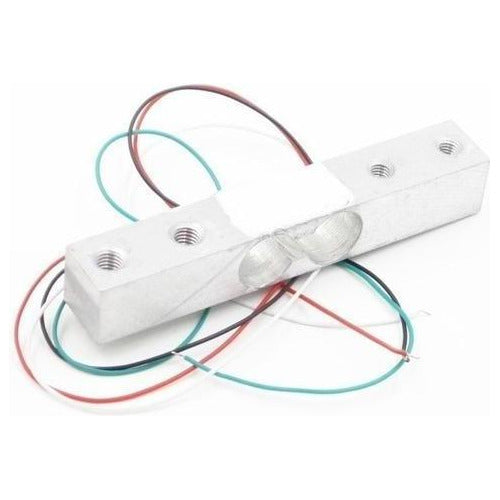

Resultado de imagen para Sensor de Peso Celda De Carga 1Kg

Características

• • \- Rango de carga : 1kg
• • \- Salida nominal: 1,0 ± 0.15mV / V
• • \- Repetibilidad: 0,03% FS
• • \- Efecto de la temperatura en la salida: 0,01% F.S / ° C
• • \- Efecto de la temperatura sobre cero: 0.05% F.S / ° C
• • \- Cero: ± 0.1000 mV / V
• • \- Impedancia de entrada: 1115 + -10% O
• • \- Impedancia de salida: 1000 + - 10% O
• • \- Resistencia de aislamiento:> = 1000 MO
• • \- Tasa Sobrecarga segura: 150% FS
• • \- Tasa de sobrecarga final: 200% FS
• • \- Rango de temperatura: -20 - 60 ° C
• • \- Voltaje de funcionamiento: 3VDC ~ 14 VDC.
• • \- Material: Aleación de aluminio
• • \- Grado de protección: IP65
• • \- Cable: f0.8 × 25 cm
• • \- Tamaño: :4.5 x 0.9 x 0.6cm
• • \- Cableado:
• • \- Rojo: Alimentación +
• • \- Negro: Fuente -
• • \- Verde: Señal +
• • \- Blanco: Señal –
• • ESTRUCTURA:
• • Resultado de imagen para Sensor de Peso Celda De Carga 1Kg
