Elegir la placa de protección correcta y aplicarla adecuadamente es vital para la longevidad de sus baterías

DESCRIPCIÓN:

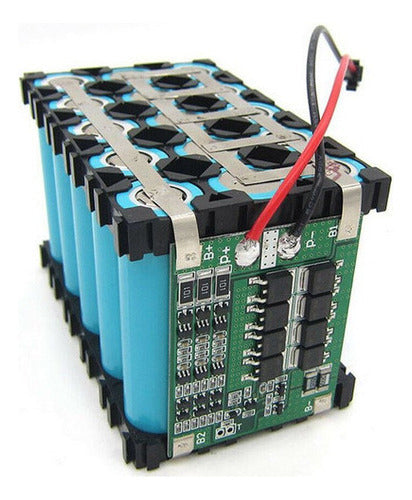

Para la conexión de baterías de Litio tipo 18650, en arreglo de:
\- 3 grupos de x baterías en serie para logra 12V (3 baterías en serie x 3.7V por batería = +/- 12V)
Protege la batería de sobrecarga y cortocircuito

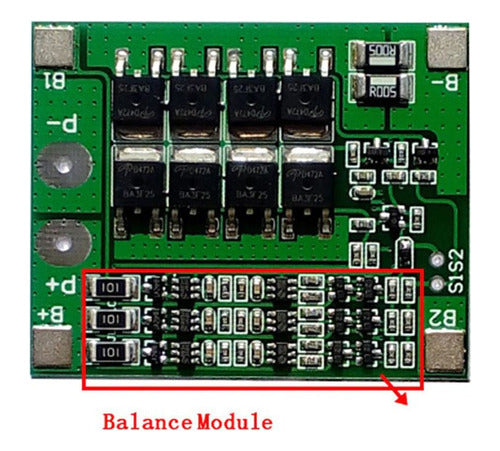

Con función para equilibrar y mantener cada celda en equilibrio y en mayor vida útil

Características

• • \- Cada grupo con un número de baterías en paralelo, hasta un máximo de 25A (ejemplo con baterías de 3400mAmp x 7 baterías = 23,8A
• • \- O sea, hasta crear un banco 21 Baterías
• • Esta placa de protección de batería de iones de litio de 3 celdas está equipada con un control de batería con sobrecarga, sobre descarga, sobre corriente y protección contra cortocircuitos. Es perfecto para el paquete de celdas de la batería li-ion lipo, como 18650, 18550, 14500, evitando daños durante la carga o la descarga y prolongando su vida útil.
• • De alta precisión del circuito de detección de tensión;
• • Terminal del cargador con dispositivo de alta tensión;
• • Circuito Incorporado de tres etapas:
• • Protección contra cortocircuito
• • Protección contra sobrecarga
• • Protección contras sobre corriente
• • Corriente continua: 100 A
• • Transistor MOS puede controlar la carga y descarga;
• • Bajo consumo de corriente de espera.
• • Sobre rango de voltaje: 4.25~4.35v ± 0.05v
• • Sobre el rango de voltaje de descarga: 2.3~3v ± 0.05v
• • Corriente máxima de funcionamiento: 0~25A
• • Corriente transitoria máxima: 34~40A
• • Corriente de reposo: < 30uA
• • Resistencia interna: 30,000h
• • Dimensiones: 56 x 45 x 4mm
• • ADECUADO PARA (nuestra opinión):
• • 10.8v (voltaje nominal de batería de polímero)
• • 11.1v (18650 o 3.7v voltaje nominal de batería de litio)
• • 12.6v (tensión de carga completa de batería de litio)
• • INCLUIDO EN LA VENTA:

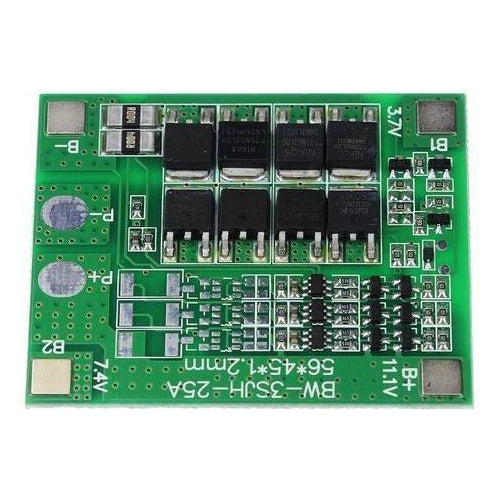

• • Una Tarjeta BMS PCM 3S 12,6V 25A
• • INSTRUCCIONES DE CABLEADO Ver foto 5.
