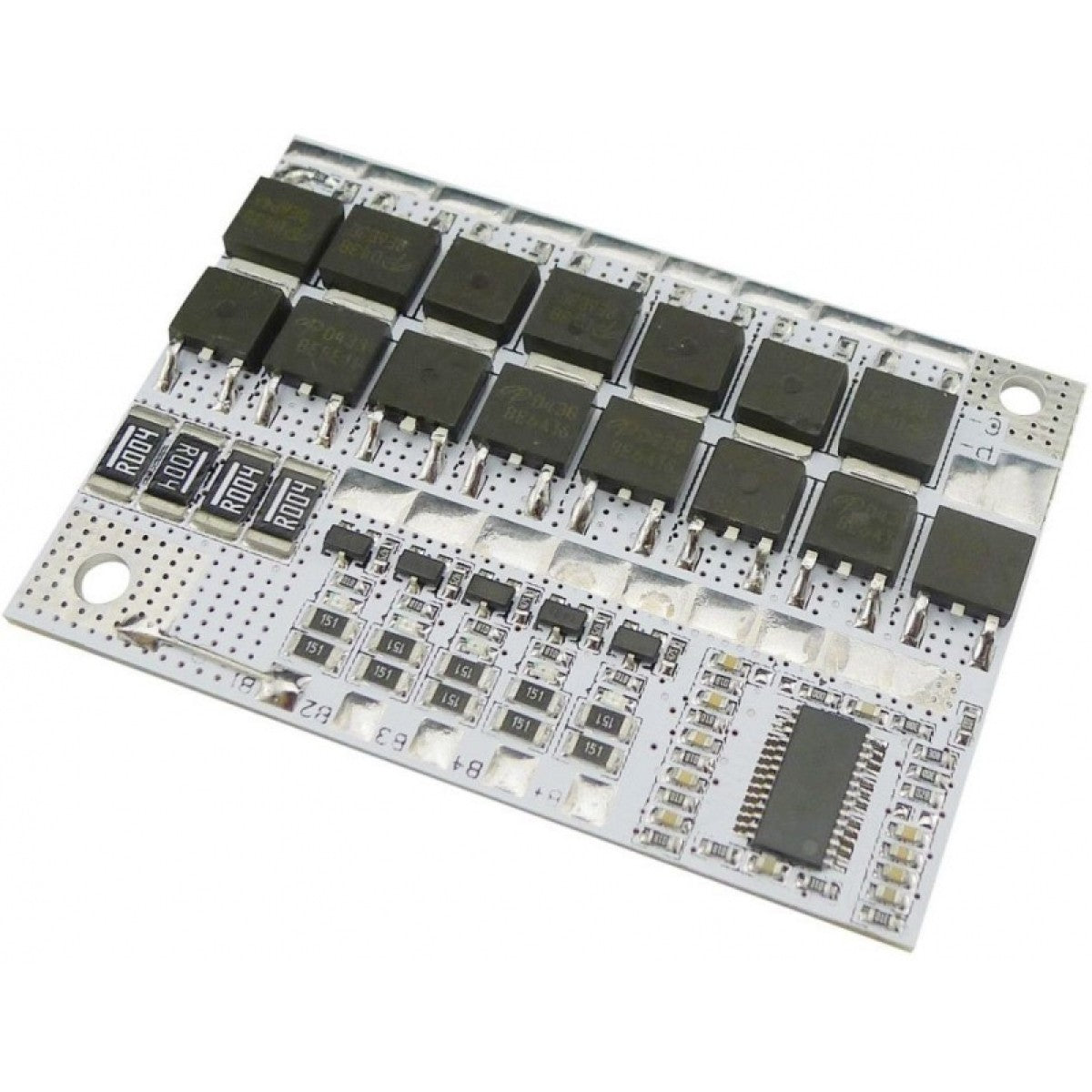

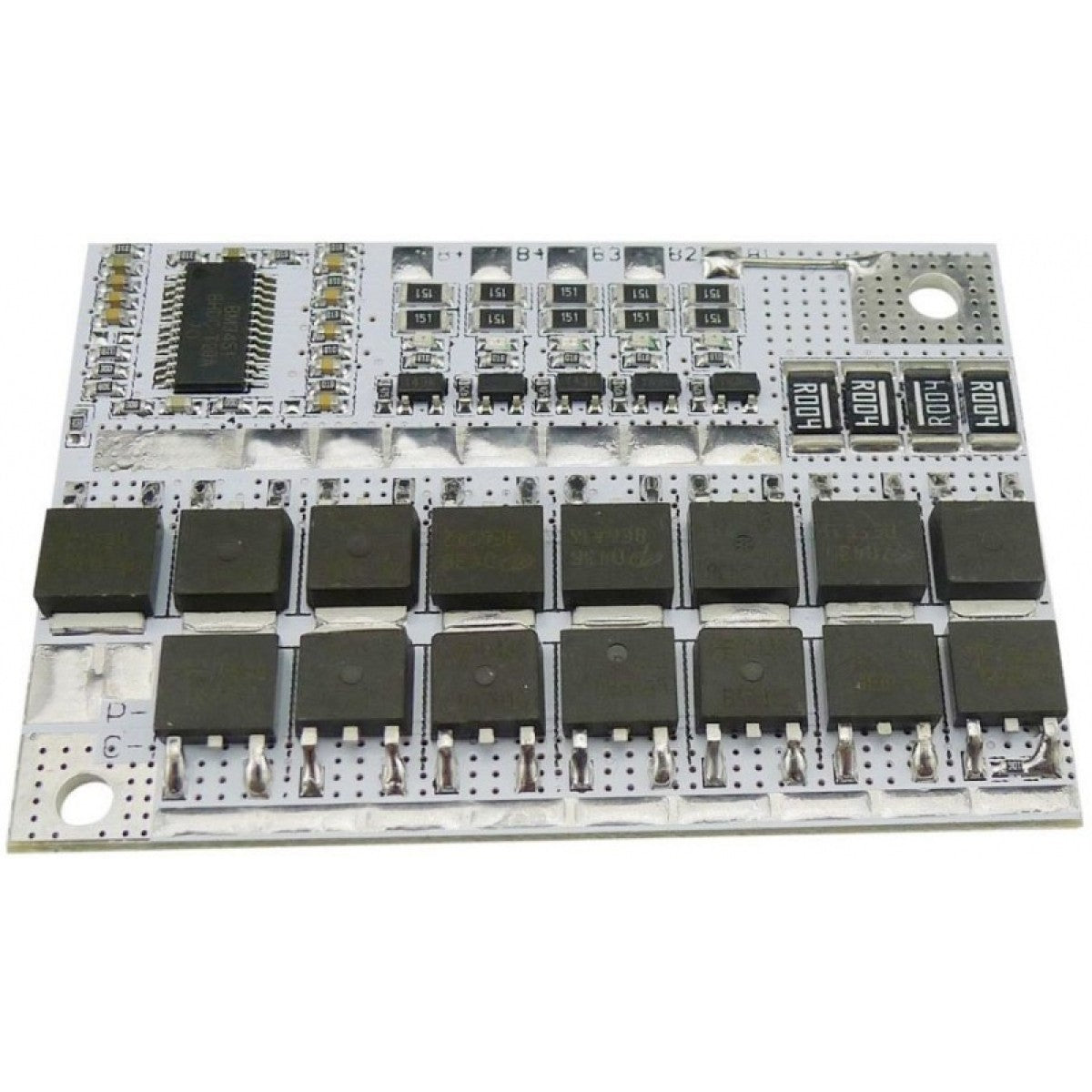

Esta Tarjeta BMS permite operar y al mismo tiempo poder cargar un banco de baterías Litio 18650

Se puede convertir fácilmente este BMS de 3S para 12V (tal como viene de fabrica) a 4S para 16V o 5S para 20V, más adelante explicamos como hacerlo.
Este BMS se encarga de determinar:
-Cuando las baterías (cada etapa del banco de baterías) y el conjunto, ya no pueden descargarse más (protección con buen uso de las baterías), cortando la tensión
-Y en qué momento se ha cargado suficientemente, cortando la tensión excesiva.
-También permite a utilizar el banco de Baterías, que circule tensión de la batería a la carga, hasta que la tensión disminuya a valores para cada célula de 2.30v. En ese momento, el BMS impide que se descargue más, cortando la descarga.
-En el momento de la carga funciona, al contrario. Cuando cada una de las células ha alcanzado la tensión suficiente (4.2v), el circuito corta la entrada de corriente, permitiendo la descarga, pero no la carga
-Así, establece un interesante equilibrio / control sobre cuándo se admite carga y cuándo se admite descarga a la batería.
La tensión de cada batería (si en buen estado) / etapa del banco de baterías es de 2.30 a 4.2 voltios.
En la Foto6, se describe como montar y conectar las baterías en un banco de baterías y sus conexiones con la tarjeta BMS (versión en 5S)
En la Foto7, se describe como configurar / adaptar este BMS de 3S (tal como viene de fabrica) a 4S o 5S, añadiendo o quitando resistencia(s) de 0 Ohmios (disponible sobre la tarjeta BMS)

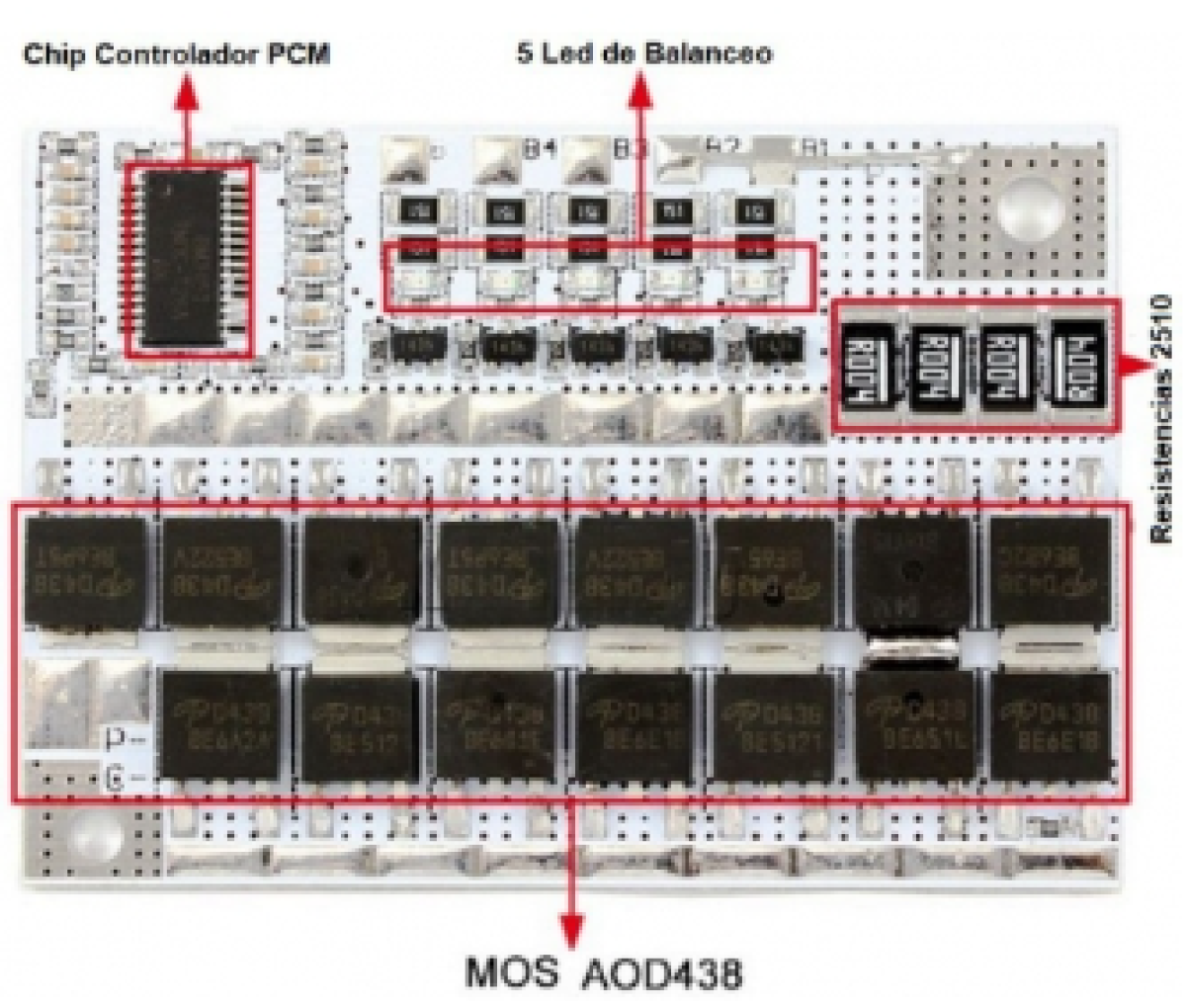

INCLUYE:
NTC de protección térmica
Led de Balanceo
