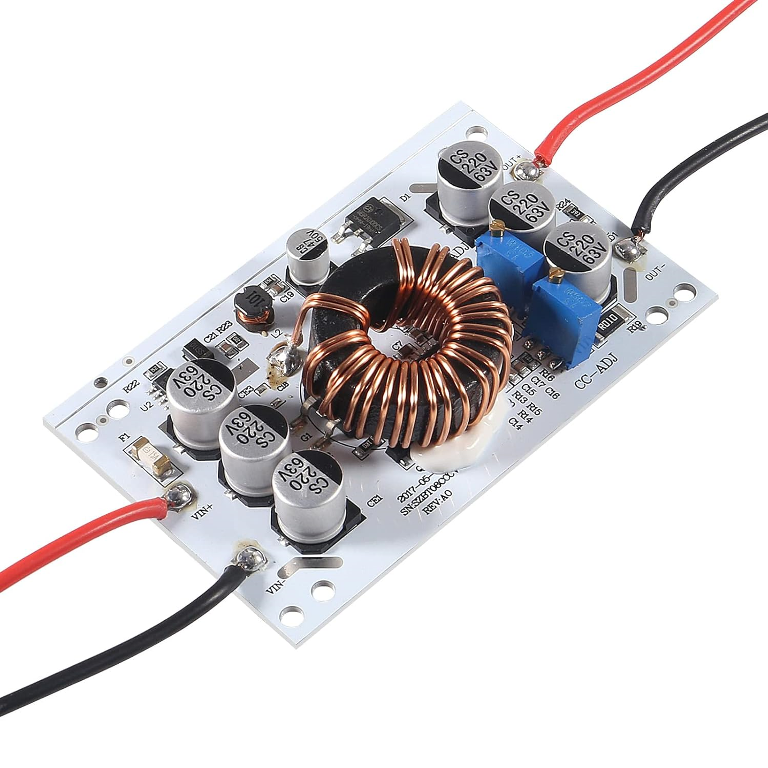

Booster Aumento Regulación Voltaje y Regulación Amperaje CV CC 600W 12-60Vdc 10A
• Convertidor de aumento de corriente hasta 600W: Rango de voltaje de entrada: DC 10-60V; Corriente de entrada: 10A (máximo); Voltaje de salida: DC 12-60V ajustable; Corriente de salida: 10A (máx.)

Características

• • Alta eficiencia: el convertidor de voltaje no aislado está diseñado con una alta eficiencia de conversión del 92% al 96%.
• • Input voltaje: DC10V-60V.
• • Input corriente: 10 (MAX).
• • Corriente estático :10mA.
• • Corriente constante rango: 0.2-10A.
• • Frecuencia de funcionamiento: 150 KHz.
• • Protección contra sobre corriente: de 0.2-10 A.
• • Muy fácil de conectar: 4 hilos, rojo para +, negro para -.

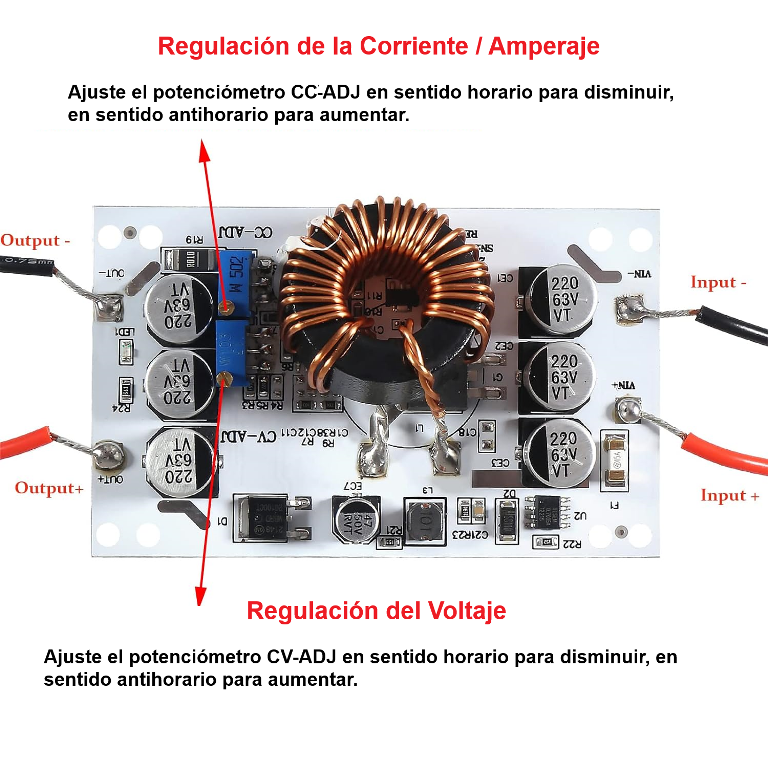

• • Muy fácil de operar: ajustar los 2 potenciómetros:
• • o CV-ADJ para regulación del voltaje.
• • o CC-ADJ para regulación del Amperaje.
• • Cómo ajustar:
• • o Rango de voltaje constante ajustable: DC 12 a 60V; Ajuste el potenciómetro CV-ADJ en sentido horario para disminuir, en sentido antihorario para aumentar.
• • o Rango de corriente constante ajustable: 0.2 a 10Amp, ajuste el potenciómetro CC-ADJ en sentido horario para disminuir, en sentido antihorario para aumentar.

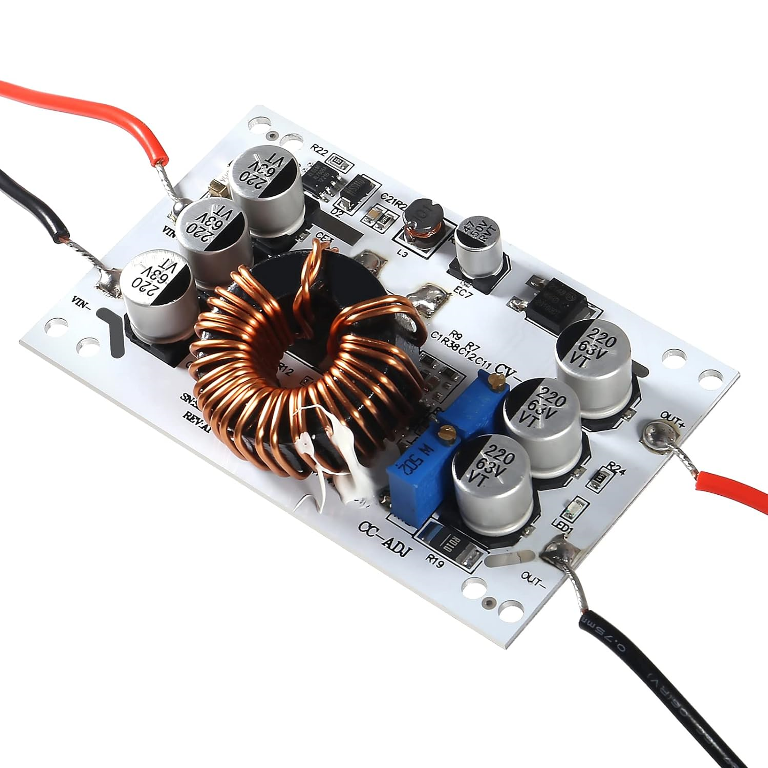

• • La tarjeta / PCB es de aluminio de alta conductividad térmica, la cual se puede fijar a metal plano para obtener una mejor disipación del calor.
• • Temperatura de funcionamiento: de -40 a +85.0 °C.
• • Peso 70Gr
• • Dimensiones: 85 X 55 X 18mm
• • CV versión CC /Voltaje Constante y Corriente Constante:
• • En Modo CV, la fuente de alimentación intenta mantener el voltaje constante
• • En Modo CC, la fuente de alimentación intenta mantener la corriente constante
• • NOTAS:
• • Asegúrese de que el voltaje de entrada sea inferior al voltaje de salida de al menos 2V.
• • No utilice el método de cortocircuito para ajustar la corriente, porque la estructura del circuito del módulo de refuerzo no se puede ajustar en la forma de cortocircuito.
• • Fortalece la disipación de calor.
• • A veces cuando nuevos, los potenciómetros azules W103 y W502 necesitan ser inicializados. Si a dar vuelta a los tornillos, no se ve variación en los valores, realizar esta operación: dar 10 vueltas de un lado 10 vueltas del otro lado hasta que se vea cambiar los valores, cuando cambian, los potenciómetros están inicializados / operativos.
• • A realizar fuentes de alimentación con regulación CV y CC con alta precisión, nosotros sustituimos los 2 potenciómetros azules por 2 potenciómetros multivueltas, que permiten más precisión (escala total en 10 vueltas). Además, instalamos estos 2 potenciómetros en tablero, ver foto.
• • Ejemplos de aplicaciones:
• • DIY con una fuente de alimentación de 12V, salida ajustable hasta 60V.
• • Fuente de alimentación para dispositivo electrónico, según el valor del voltaje de salida.
• • Como fuente de alimentación de coche, computadora portátil, PDA o una variedad de productos digitales suministro.
• • DIY una fuente de alimentación para portátil móvil: 12 V junto con batería de litio de alta capacidad, por lo que puedes ir donde la luz sea donde los libros.
• • Regulador del panel solar.
• • A la batería, baterías de litio recargables
• • Conducción de luces LED de alta potencia
• • 8 Etc -
