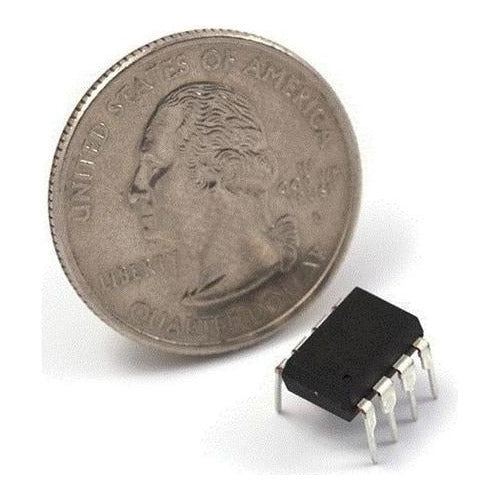

El Attiny85, es un pequeño microcontrolador, con el que podremos realizar pequeños proyectos, en los que no necesitemos gran cantidad de memoria ni de muchas entradas o salidas.
Este circuito integrado ATTINY85-20PU es un microcontrolador de 8-bit con 2/4/8K Bytes En-Sistema de flash programable basado en RISC AVR Atmel de alto desempeño y bajo consumo de 8 bits que combina memoria flash ISP de 8 kB, EEPROM de 512 bytes, SRAM de 512 bytes, 6 líneas de E/S de propósito general, 32 registros de trabajo de propósito general, un temporizador/contador de 8 bits con modos de comparación, un temporizador/contador de alta velocidad de 8 bits, USI, interrupciones internas y externas, convertidor A/D de 4 canales y 10 bits, temporizador de vigilancia programable con oscilador interno, tres modos de ahorro de energía seleccionables por software y debugWIRE para depuración en chip. El dispositivo alcanza un rendimiento de 20 MIPS a 20 MHz y opera entre 2.7 a 5.5 volts.

Características

• • \- Microcontrolador de 8 bits AVR® de alto rendimiento y baja potencia
• • \- Arquitectura RISC avanzada
• • \- Memoria permanente (No-Volátil) de programas y datos
• • \- Velocidad de la CPU: 20 MHz
• • \- Controller Family / Series: Tiny AVR
• • \- Tamaño del núcleo: 8 bit
• • \- Memoria EEPROM Tamaño: 512 Byte
• • \- Comunicación / interfaz I2C, SPI
• • \- Número de Pines E/S: 6
• • \- Temperatura de funcionamiento máxima: 85 ° C
• • \- Temperatura de funcionamiento Min: 40 ° C
• • \- Rango de temperatura de funcionamiento: -40 ° C a +85 ° C
• • \- Periféricos: ADC / Comparator / PWM / Timer Sensor / Temperatura
• • \- Memoria del programa ROM Tamaño: 8 KB
• • \- Memoria RAM: 500 Byte
• • \- SVHC: No SVHC (20-Jun-2013)
• • \- Voltaje de fuente máximo: 5.5 V
• • \- Supply Voltage Min: 2.7 V
• • \- Encapsulado: DIP
• • \- 8 Pines
• • \- Permite programación ICSP y Arduino
• • PROGRAMACIÓN:

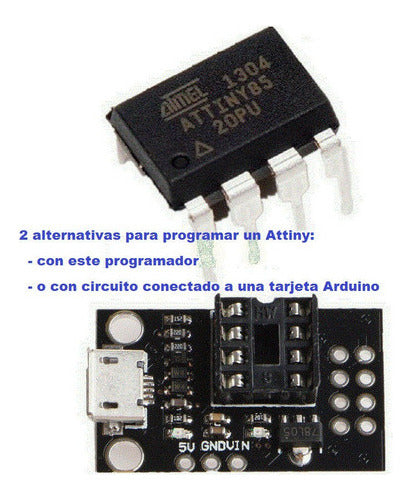

• • Hay 2 alternativas para programar un Attiny:
• • Con un Programador dedicado a Attiny
• • o con un circuito conectado a una Tarjeta Arduino.
