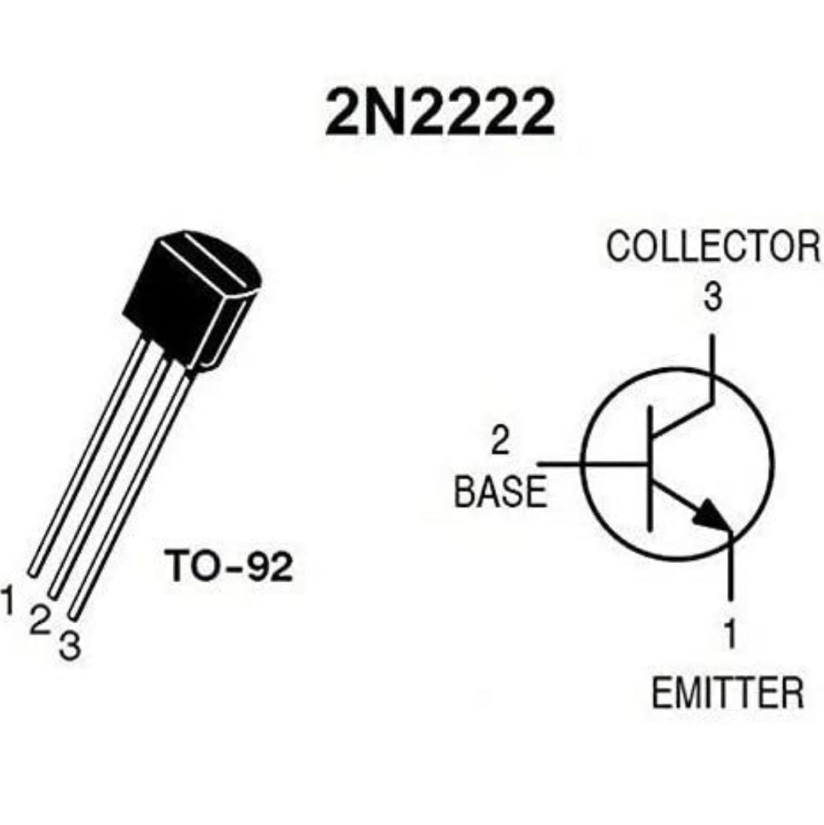

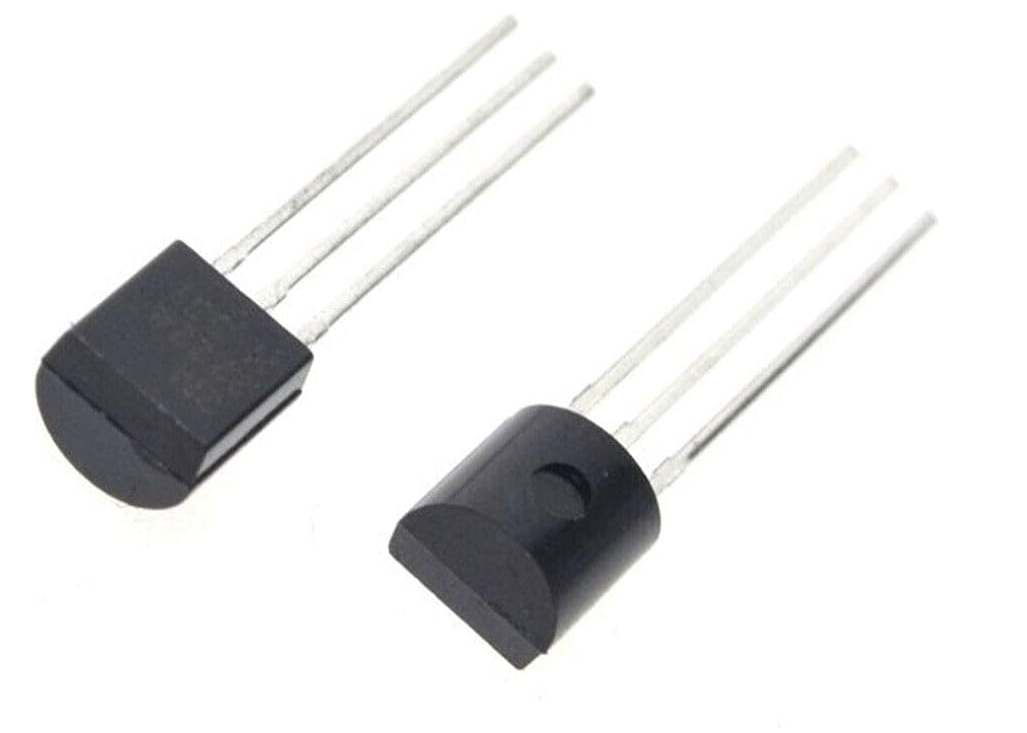

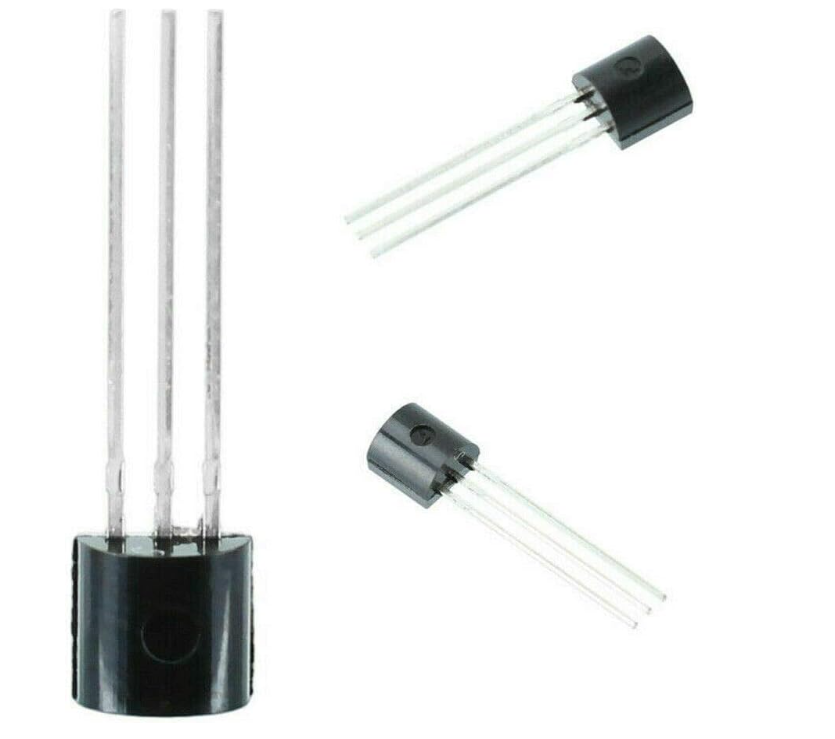

La versión 2N2222A tiene una tensión máxima de colector a emisor de 40 V, una tensión máxima de colector a base de 75 V y una tensión máxima de emisor a base de 6 V. Las características de este transistor también son ligeramente superiores: la tensión de ruptura de colector a emisor es de 40 V, la tensión de ruptura de colector a base de 75 V, la tensión de ruptura de emisor a base de 6 V y la tensión de saturación mínima es de 0,3 V. Características / Especificaciones técnicas: Tipo de paquete: TO-92 Tipo de transistor: NPN Corriente máxima del colector (IC): 600 mA Voltaje máximo colector-emisor (VCE): 40 V Voltaje máximo colector-base (VCB): 75 V Voltaje máximo emisor-base (VBE): 6 V Disipación máxima del colector (Pc): 625 milivatios Frecuencia máxima de transición (fT): 250 MHz Ganancia de corriente CC mínima y máxima (hFE): 35 a 300 Rango máximo de temperatura de almacenamiento, funcionamiento y unión: -55 a 150 grados centígrados Disipación de potencia (TC = 25 °C): 1,5 W Ganancia de corriente CC (hFE): 30-300 Capacitancia de entrada (CI): 25 pF Capacitancia de salida (CO): 8pF Al observar las clasificaciones máximas y las características del 2N2222A (PN2222A) mencionadas anteriormente, podemos afirmar que es ligeramente mejor que el 2N2222(PN2222), pero no representa una diferencia significativa, por lo que se pueden usar indistintamente en la mayoría de las aplicaciones por debajo de 24 V. Sin embargo, si se usa en aplicaciones por encima de 24 V, por ejemplo, de 28 V a 30 V, se recomienda elegir el 2N2222A/PN2222 de esta publicación en lugar del 2N2222/PN2222. Aplicaciones: Amplificación de audio Preamplificación de audio Cambio de aplicaciones Aplicaciones de RF Circuitos de sensores Amplificación de señal Pares de Darlington Antes de usar cualquier transistor, es importante tener en cuenta las pautas de operación segura. Estas incluyen el correcto funcionamiento del transistor para obtener un rendimiento a largo plazo. Para ello, es fundamental conocer las clasificaciones máximas absolutas y los límites de seguridad de operación del transistor. Como siempre sugerimos operar al menos un 20 % por debajo de las clasificaciones máximas absolutas del transistor, lo mismo aplica para este transistor 2N2222A/PN2222A. La tensión máxima de colector a emisor es de 40 V; por lo tanto, según la regla del 20 %, debe mantenerse por debajo de 32 V. La corriente de colector es de 600 mA, por lo que debe mantenerse en 480 mA. Utilice un transistor de base adecuado para proporcionar únicamente la corriente de base requerida al transistor y siempre almacene u opere el transistor entre -55 °C y 150 °C.
